KB 001968 | Réservoir à double chambre sous pression de flottaison | Modification de la pression des sols fléchée sous l’effet de la flottabilité
KB 001968 | Réservoir à deux chambres sous pression enterré

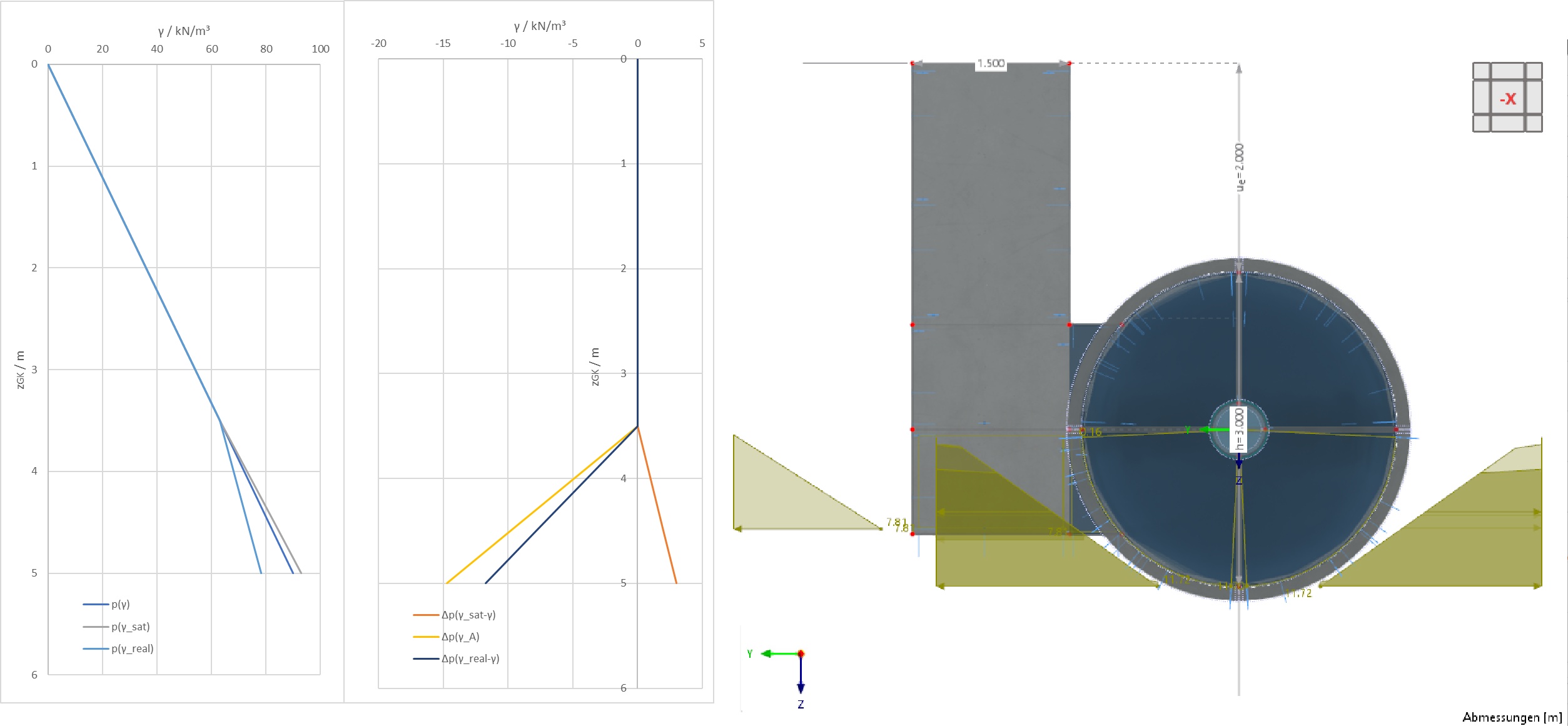

Affichage du calcul de la variation de la pression du sol agissant sur la cuve du à l’eau souterraine. à l’eau souterraine
(Gauche : Répartition des charges en fonction de la profondeur - p(γ) Pression du sol à partir du poids volumique - humide, p(γsat) Pression du sol avec le poids volumique - saturé à partir du niveau de la nappe phréatique, p(γreal) Distribution réelle (poids volumique - saturé sous la poussée d’Archimède à partir du niveau de la nappe souterraine) ;
Milieu : Variation de la répartition des charges en fonction de la profondeur - Δp(γsat-γ) Saturation à partir du niveau de la nappe phréatique, Δp(γA) - Poussée à partir du niveau de la nappe phréatique, Δp(γreal-γ) - Charge à appliquer pour la variation de la pression du sol de l’état humide à l’état avec nappe phréatique ;
Droite : Modèle vu depuis la direction x avec la charge appliquée pour la variation de la pression du sol (Δp(γreal-γ)).
