Charges Mobiles pour Voies de Circulation d'un Pont

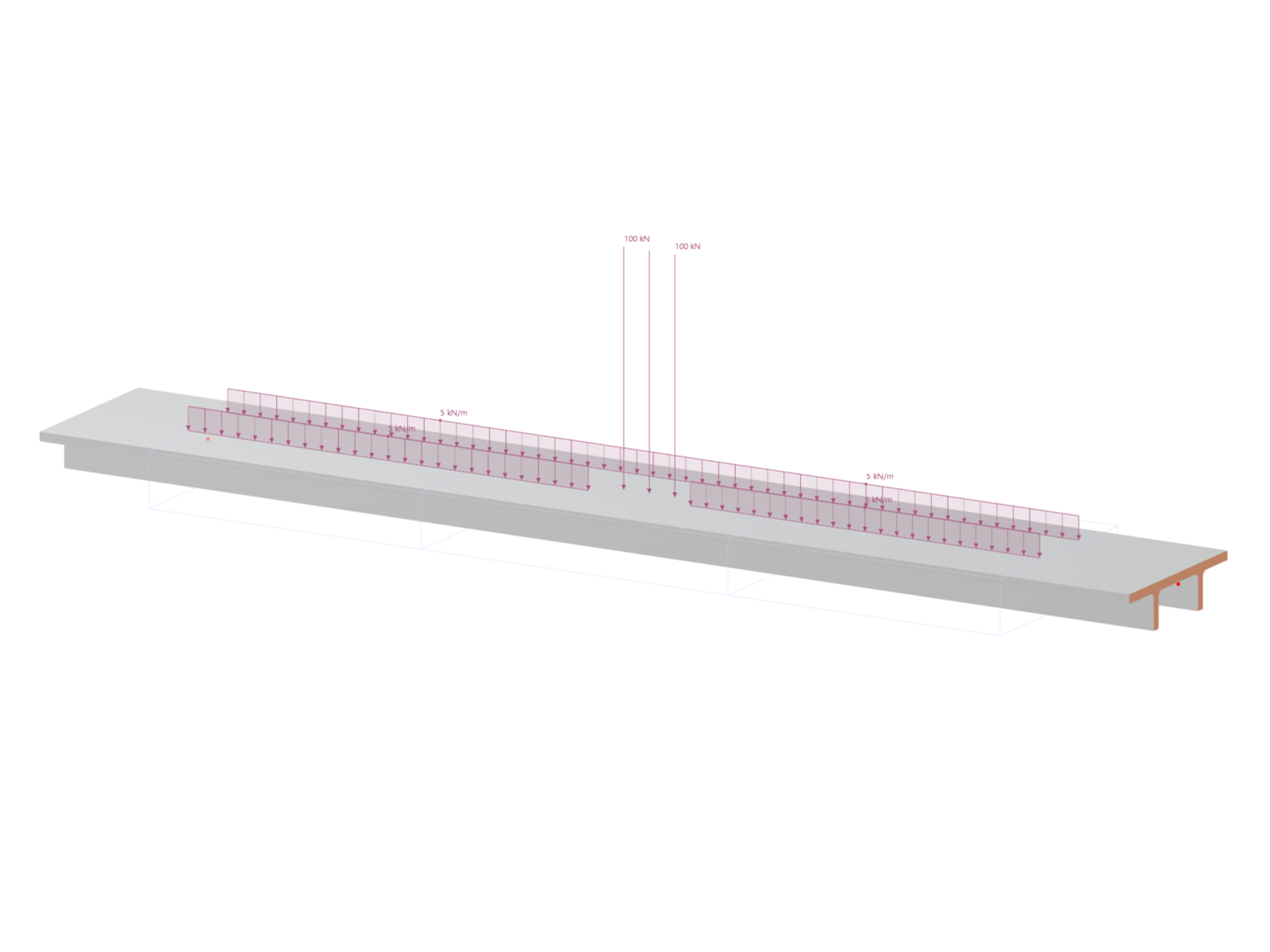

Camion avec charge totale de 30 t sur un pont, charge de trafic sur deux voies ; Application de modèle de charge.
Génération de charges mobiles à l’aide d’un assistant de charges. Un camion avec une charge totale de 30 t se trouve sur un pont de 50 m de long. En même temps, on applique une charge de trafic sur deux voies, équivalente à une charge linéique de 5 kN/m. La charge linéique n’est pas appliquée dans la zone du camion. Cette image illustre la distribution des charges et l’utilisation efficace des modèles de charges.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 6 |
| Nombre de lignes | 5 |
| Nombre de barres | 5 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 56 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1132,800 t |
| Dimensions (métriques) | 64,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 209.97 x 0 x 0 feet |
