Analyse des déformations de la deuxième partie du bâtiment dans RFEM
Déformation de la toiture en treillis en bois avec le logiciel RFEM

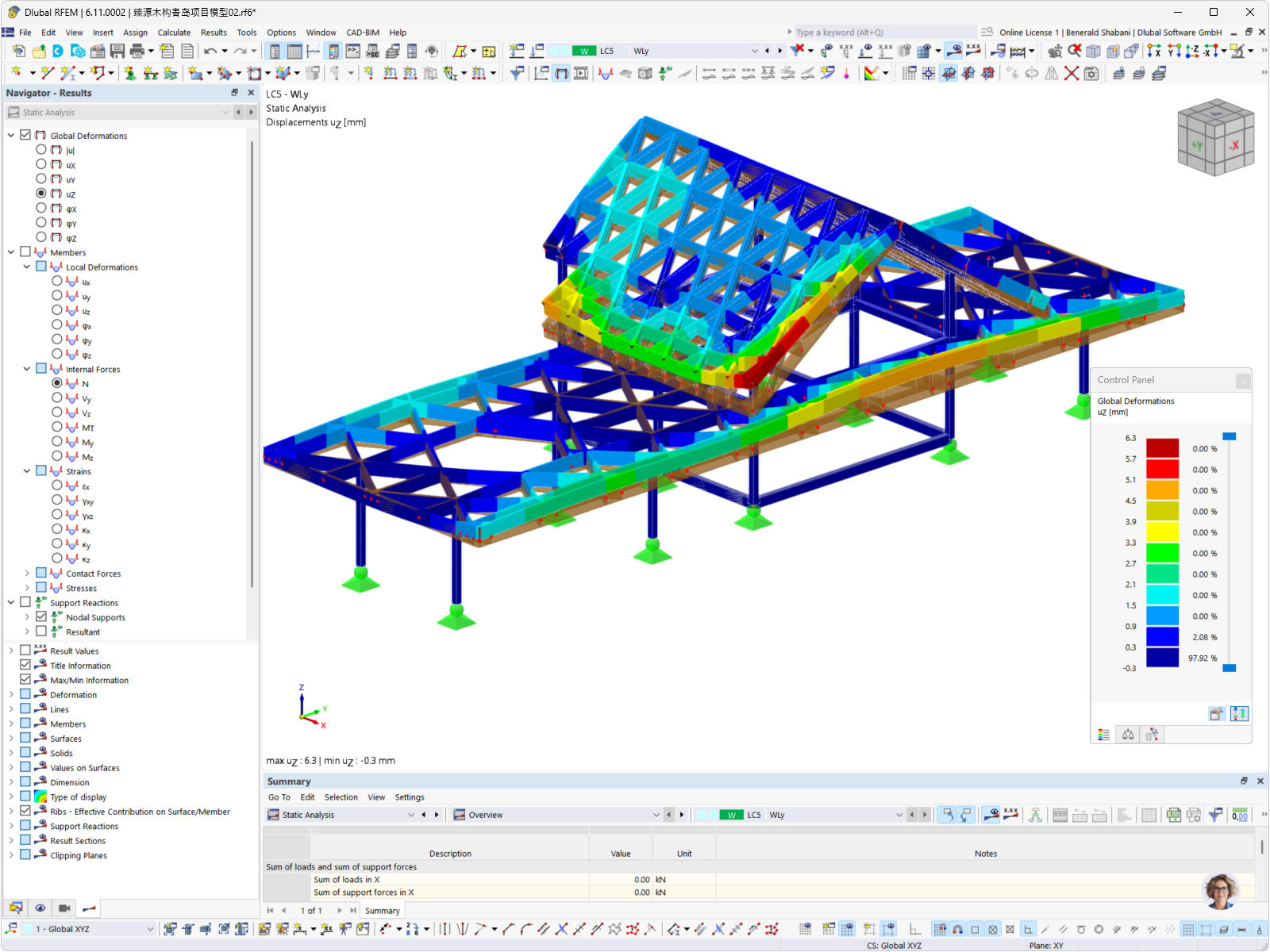

L’image montre une analyse de déformation d'une structure en treillis en bois, réalisée avec le logiciel RFEM. La structure analysée est un système de toiture en bois soumise à différents cas de charges. Les déformations sont mises en évidence par différentes couleurs afin d'identifier les points de contrainte. Cette visualisation facilite la compréhension des impacts structurels des charges sur les systèmes en bois. © Shanghai Zhenyuan Timber Structure Design Engineering Co., Ltd.
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 304 |
| Nombre de lignes | 630 |
| Nombre de barres | 630 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 90,466 t |
| Dimensions (métriques) | 50,648 x 40,654 x 147,702 m |
| Dimensions (impériales) | 166.17 x 133.38 x 484.59 feet |
