Affichage des contraintes efficaces/réductrices
Représentation des contraintes efficaces

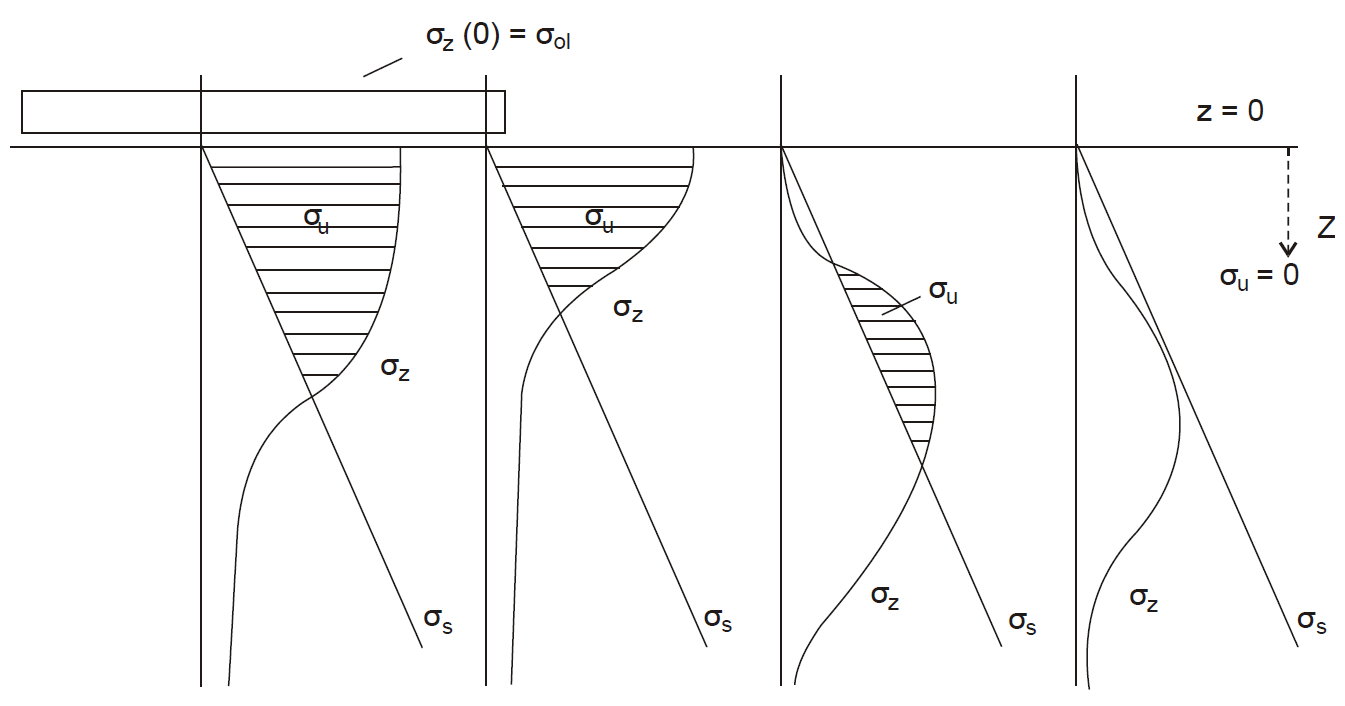

Le schéma montre la représentation schématique de la contrainte efficace liée au tassement σu en fonction de la profondeur à quatre coupes en direction horizontale par rapport à la fondation. Celle-ci est déterminée à partir de la contrainte surcharge σz, qui est réduite par la contrainte initiale factorisée σs (du propre poids du sol). (Source de l’image : Figure 4.1 "Jiří Buček. Étude de l'interaction entre les structures et le sol selon la théorie de l’espace semi-infini élastique et le modèle de sol conforme aux normes. Thèse. Brno 2009.")
