Analyse des contraintes équivalentes d’une poutre en acier dans RFEM

Analyse des contraintes d'une poutre en acier, avec illustration de la distribution des contraintes de Von Mises.

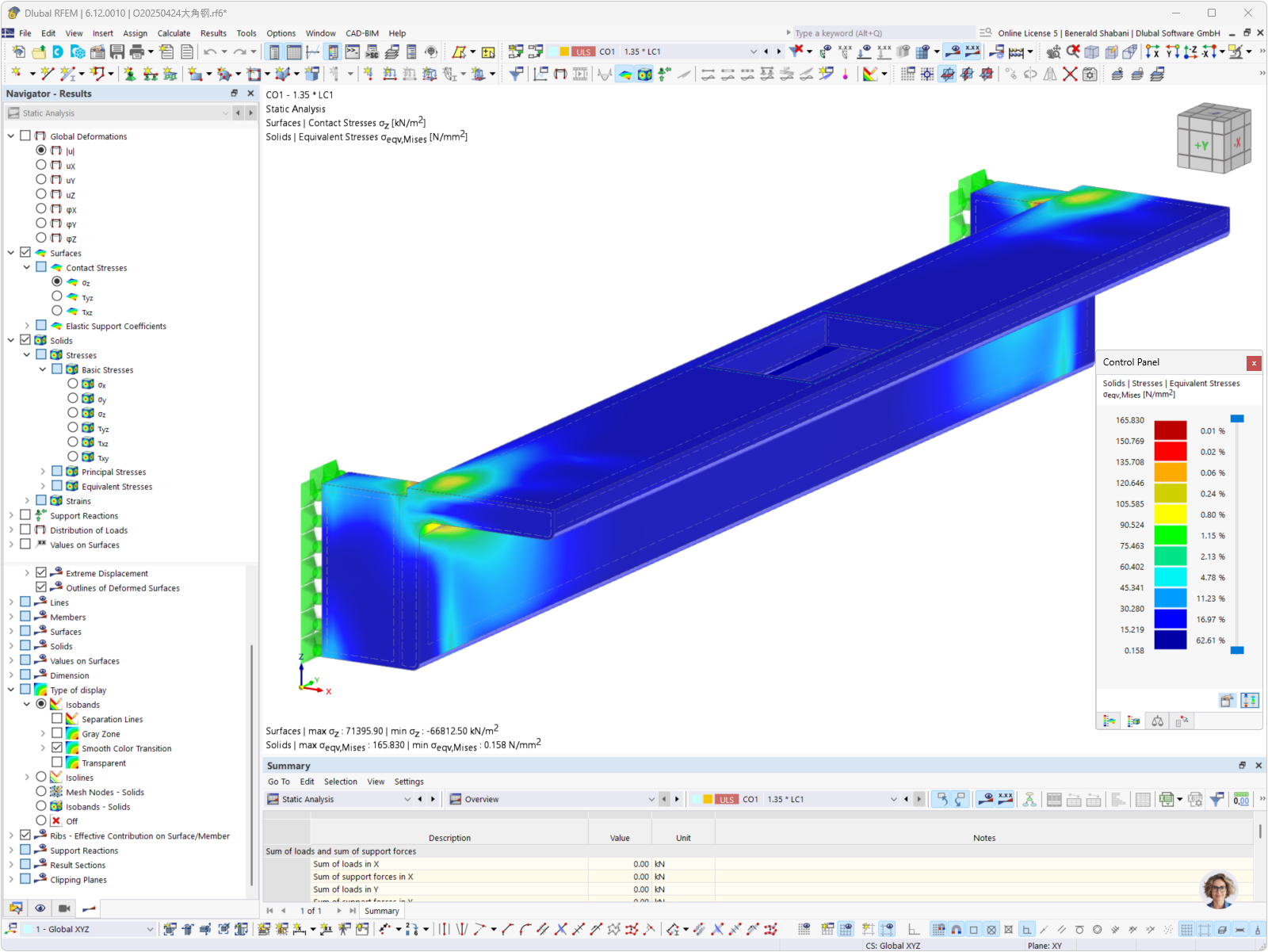

L’illustration montre la distribution des contraintes équivalentes dans un modèle de poutre en acier. Les différentes zones de la poutre sont codées par couleur en fonction du niveau de contrainte. Cela permet d’identifier les points critiques de la poutre nécessitant un examen plus approfondi. Ce type d’analyse est généralement utilisé dans le secteur du bâtiment pour évaluer l’intégrité structurelle des constructions. Photo de ©KONE Elevators China.
Modèle 3D
Non disponible au téléchargement Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 48
Nombre de lignes 70
Nombre de barres 0
Nombre de surfaces 27
Nombre de solides 1
Nombre de cas de charge 1
Nombre de combinaisons de charges 4
Nombre de combinaisons de résultats 0
Poids total 0,147 t
Dimensions (métriques) 2,238 x 0,396 x 1,615 m
Dimensions (impériales) 7.34 x 1.3 x 5.3 feet
