Déformation de la structure de toiture du palais de verre dans RFEM
Affichage des déformations de la structure de la toiture de la halle en verre dans RFEM par IBK Prof. Kirsch.

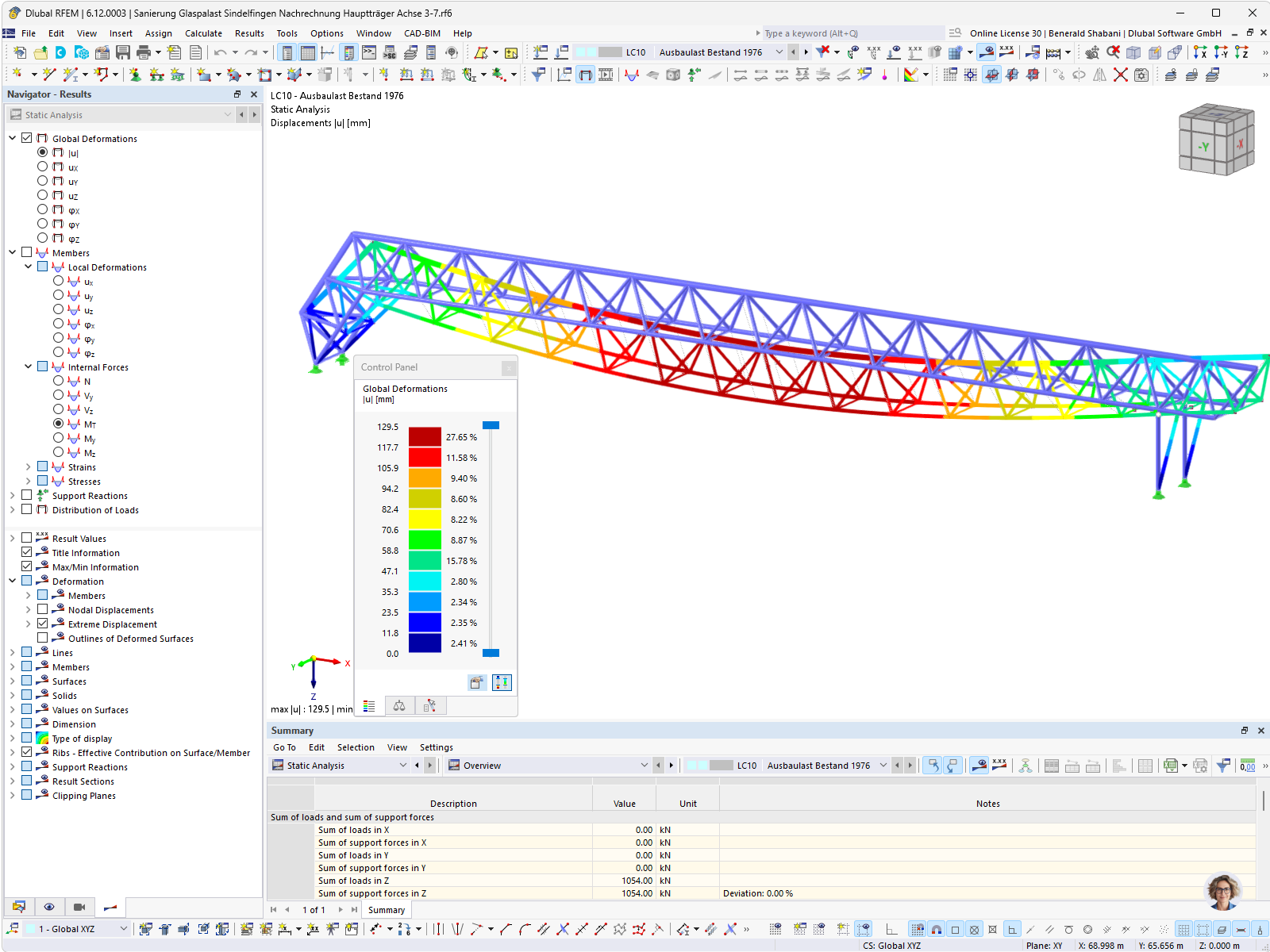

L’image montre une analyse détaillée de déformation de la structure de toiture du Palais de verre, calculée à l’aide du logiciel de calcul de structure aux éléments finis RFEM. Les déformations sont visualisées par différentes échelles de couleur, permettant une évaluation rapide de la performance structurelle. La représentation met en évidence les charges et les caractéristiques de déformation du toit. Photo © IBK Prof. Kirsch Ingenieurgesellschaft mbH & Co KG.
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 57 |
| Nombre de lignes | 144 |
| Nombre de barres | 144 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 27,250 t |
| Dimensions (métriques) | 62,580 x 7,500 x 3,000 m |
| Dimensions (impériales) | 205.31 x 24.61 x 9.84 feet |
