Défis d’ingénierie des canopées Sprint

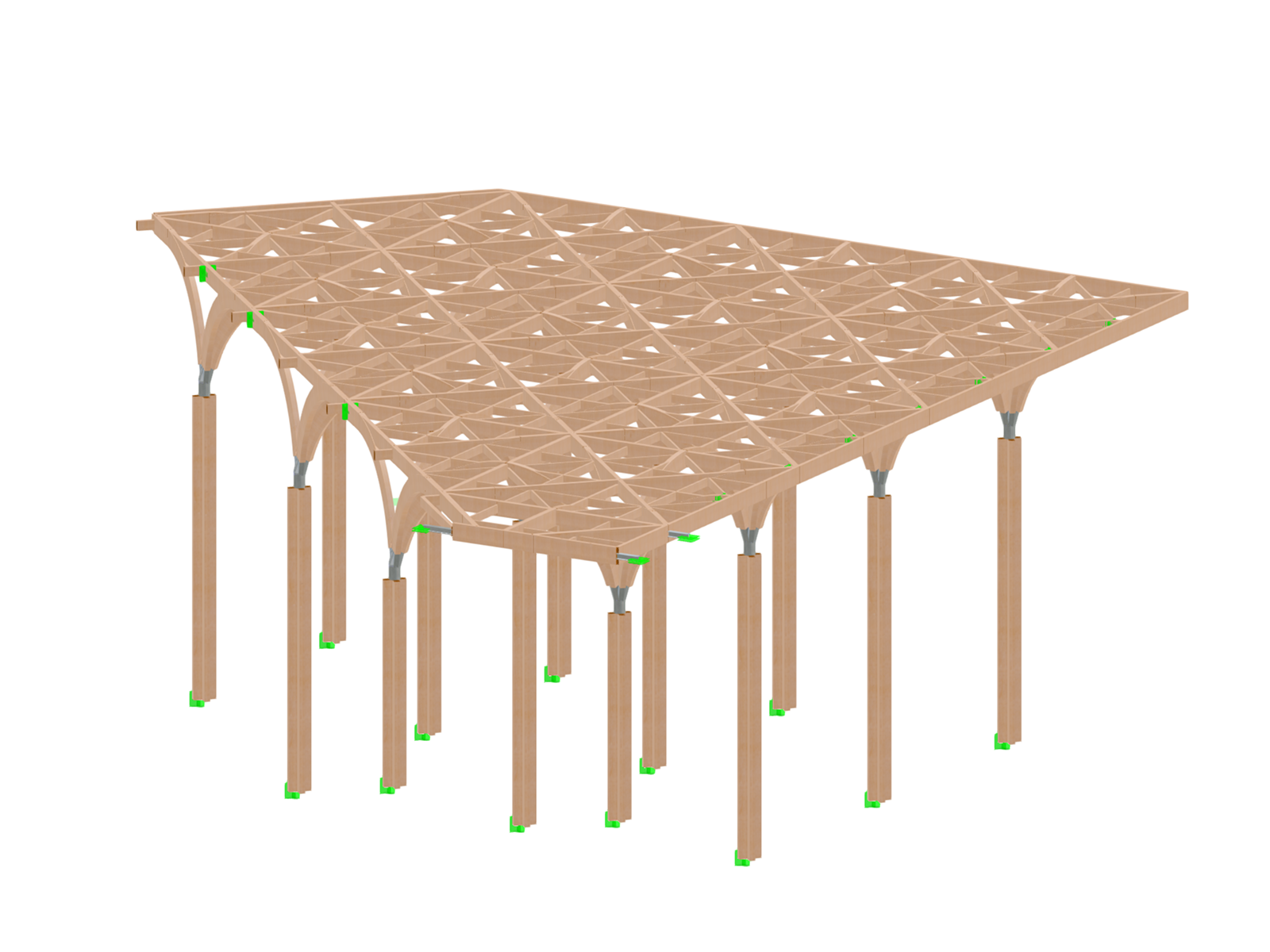

Ingénierie de l'auvent Sprint, avec un accent sur la hauteur, les colonnes élancées, le flambement et la logistique
Le projet de la voile Sprint impliquait l’ingénierie de structures de grande hauteur, en se concentrant sur des défis tels que le flambement et la stabilité globale. La conception a présenté des colonnes élancées de 27 mètres de hauteur sous des charges variables à travers différentes étapes de construction. Des complexités logistiques sont survenues avec les éléments surdimensionnés nécessitant des méthodes d'expédition spécialisées de l'Europe à Singapour. Le transport de colonnes hautes et d'arcs larges par barge a permis de maintenir leur intégrité structurelle.
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 636 |
| Nombre de lignes | 1124 |
| Nombre de barres | 1059 |
| Nombre de surfaces | 369 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 12 |
| Nombre de combinaisons de charges | 20 |
| Nombre de combinaisons de résultats | 29 |
| Poids total | 436,083 t |
| Dimensions (métriques) | 64,650 x 26,610 x 68,270 m |
| Dimensions (impériales) | 212.11 x 87.3 x 223.98 feet |
