Assemblage de pied de poteau avec raidisseurs et ancrage
Vue détaillée d’une jonction de pied de poteau en acier avec une plaque d’assise, une section en I, des raidisseurs et des éléments d’ancrage pour la stabilité structurelle.

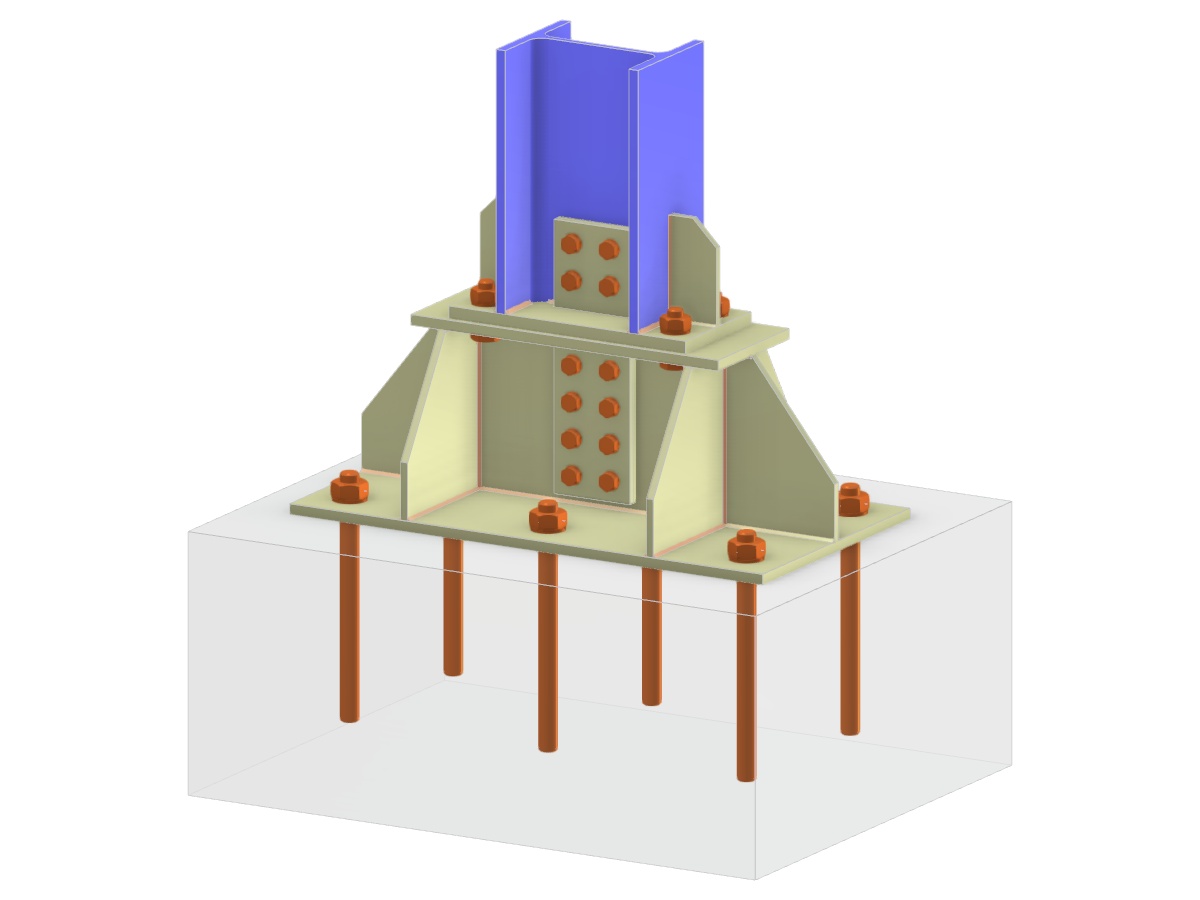

L’image montre une connexion de pied de poteau en acier, soulignant les composants structurels clés tels qu’une plaque d’ancrage, une section en I, des renforts et des nervures. La plaque d'ancrage est connectée à la section en I avec des connexions supplémentaire entre plaques pour une stabilité renforcée. Les raidisseurs et nervures sont visibles, offrant une renforcfement supplémentaire à la structure de base. Les éléments d’ancrage sont intégrés dans la fondation en béton, sécurisant fermement la structure.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,101 t |
| Dimensions (métriques) | 0,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 0 x 3.28 x 0 feet |
