KB 1967 | Déformation totale en torsion sous l’effet d’une charge de vent
KB 1967 | Déformation totale en torsion due à la charge de flux de vent

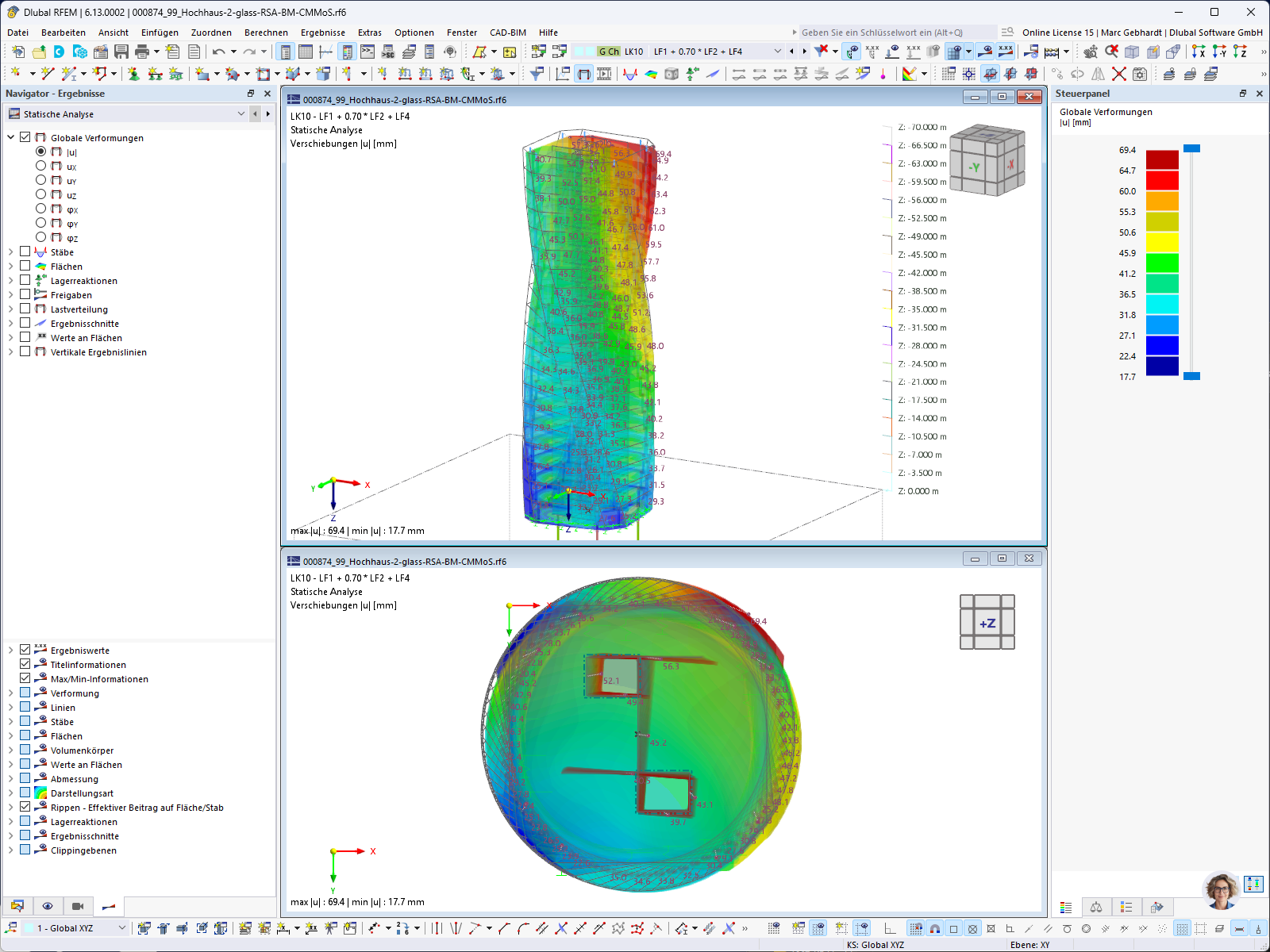

L’image montre la déformation totale de la combinaison de charges caractéristique avec la charge principale du vent et la charge annexe d’exploitation. Dans la partie supérieure en vue isométrique et dans la partie inférieure en vue de dessus.
Modèle 3D
Spécifications
| Nombre de nœuds | 849 |
| Nombre de lignes | 1063 |
| Nombre de barres | 300 |
| Nombre de surfaces | 362 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 16 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 10049,760 t |
| Dimensions (métriques) | 80,000 x 70,000 x 80,000 m |
| Dimensions (impériales) | 262.47 x 229.66 x 262.47 feet |
