L’image montre schématiquement la détermination du diagramme de l’effort tranchant de calcul (b) à partir du diagramme calculé de l’effort tranchant (a) conformément à l’EC8 pour des voiles en béton armé ductiles.

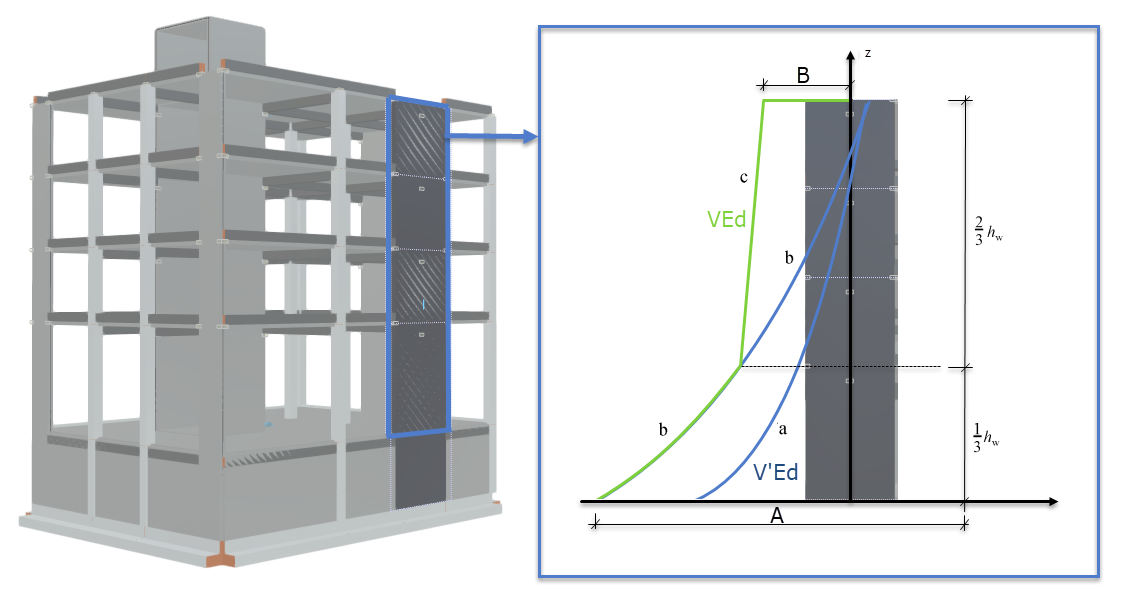

Distribution d’effort tranchant calculée (c) d’après la distribution d’effort tranchant (a) selon l’EC 8 pour les voiles ductiles en béton armé

L’image illustre l’approche méthodique pour déterminer la courbe d’effort tranchant de calcul de voiles en béton armé ductiles selon l’Eurocode 8.
