Analyse structurelle d’un cadre en acier

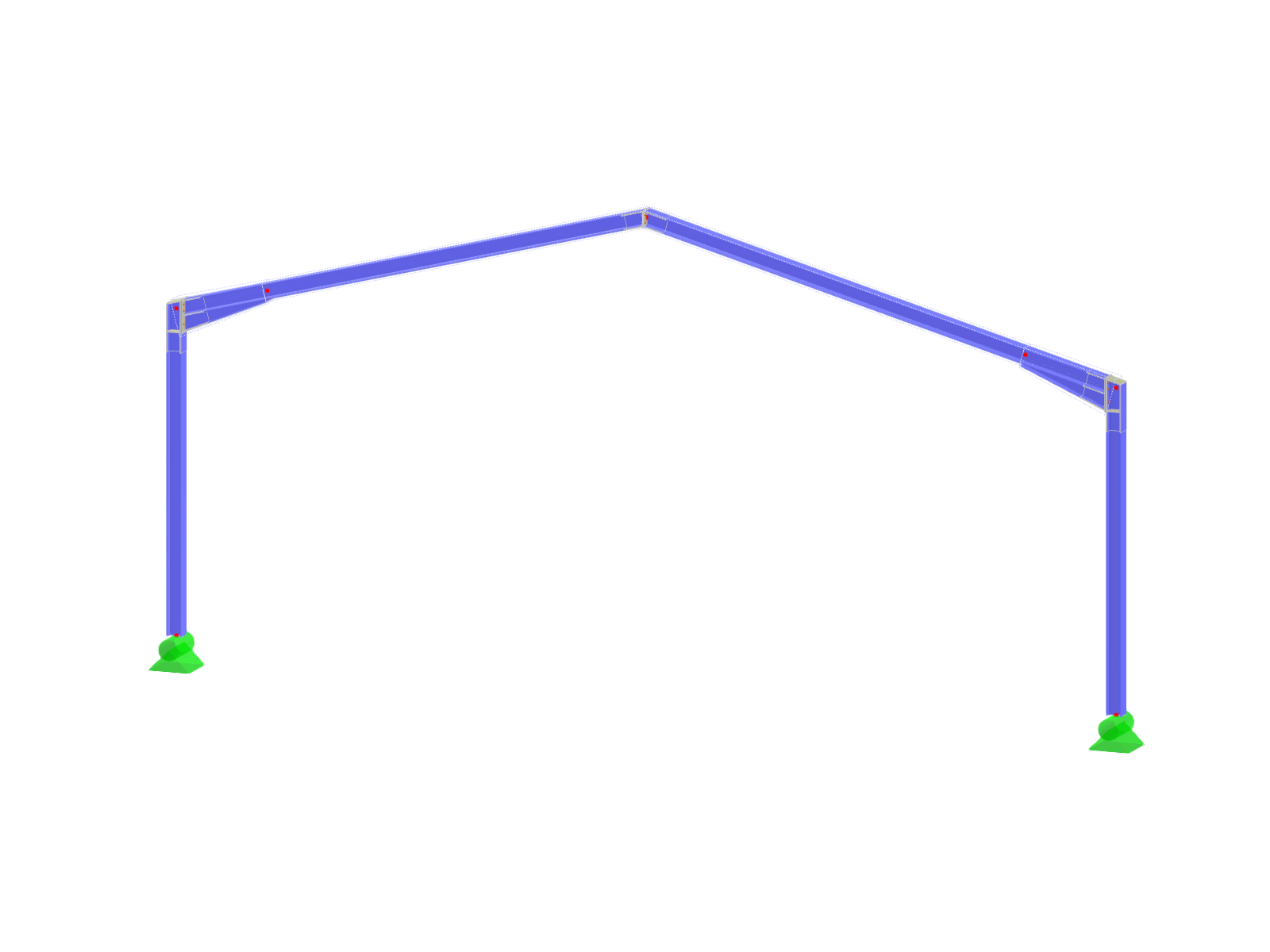

Visualisation d’un seul portique en acier avec les lignes de charge statiques et les lignes de déformation représentées.
L'image montre la visualisation d'un cadre en acier soumis à des charges statiques et à des moments fléchissants. Les lignes de charge et les lignes de flexion sont clairement représentées afin d'illustrer la répartition des contraintes dans le cadre. La représentation aide à comprendre la structure et le comportement du cadre sous charge. Il s'agit ici d'un modèle courant dans le secteur de la construction pour la vérification des structures.
Modèle 3D
Spécifications
| Nombre de nœuds | 7 |
| Nombre de lignes | 6 |
| Nombre de barres | 6 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 7 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,627 t |
| Dimensions (métriques) | 15,000 x 7,000 x 0,000 m |
| Dimensions (impériales) | 49.21 x 22.97 x 0 feet |
