Structure en acier d'un parking à Čelákovice

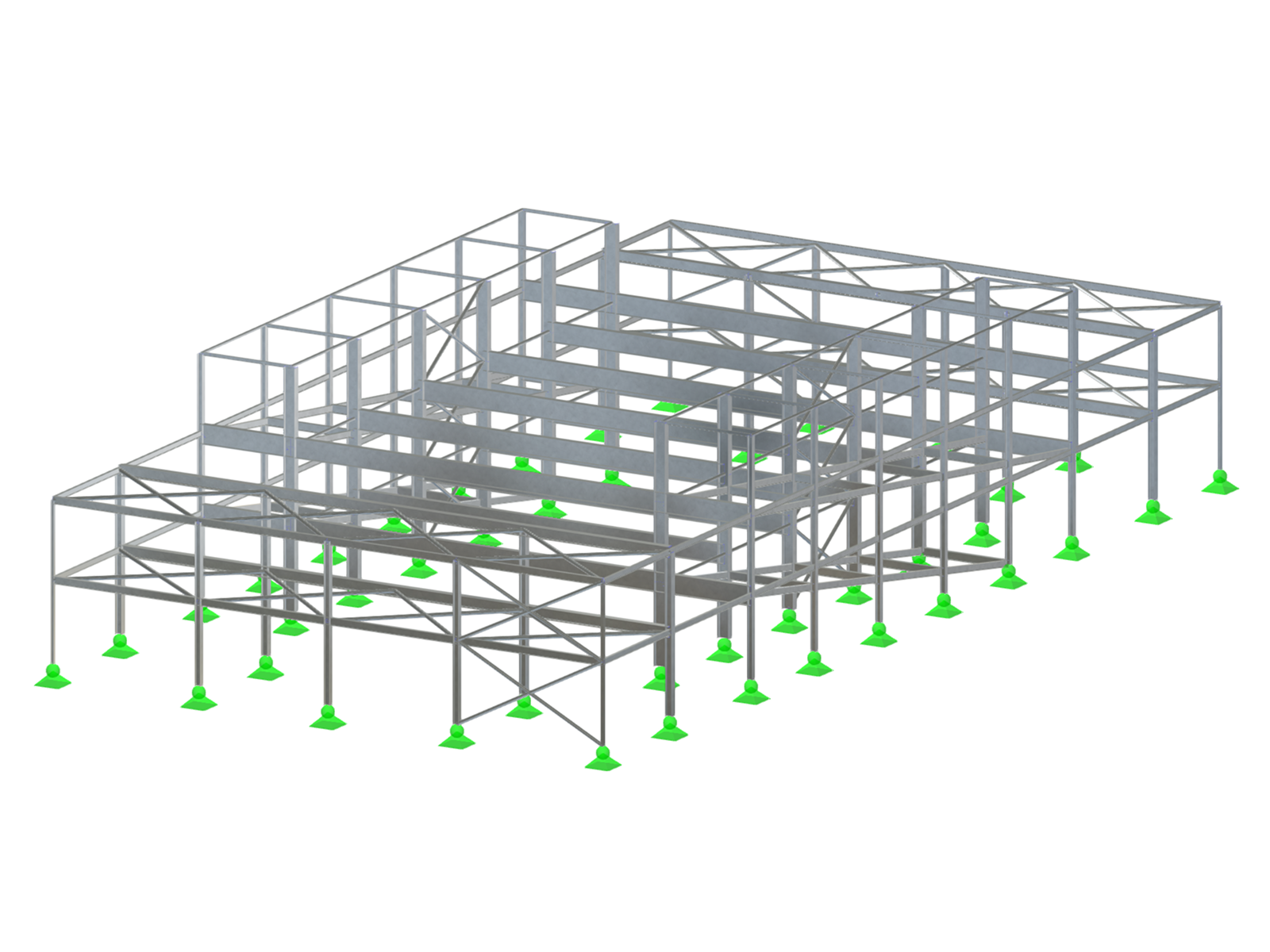

Structure en acier d'un parking à deux étages, 47,62 × 24,5 m, hauteur 9,4 m, Čelákovice. Pente inclinée 1,75 %, portiques HEA 500.
[Irina Okilova] a conçu une structure en acier à deux étages pour un parking à Čelákovice. Le système porteur principal est constitué de cadres avec des poteaux HEA 500 et des poutres soudées d’une travée de 16,5 m. Des auvents sont présents des deux côtés, les murs pignons comprennent des poteaux HEA 220. Les dimensions hors-tout sont de 47,62 × 24,5 m pour une hauteur de 9,4 m.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 290 |
| Nombre de lignes | 439 |
| Nombre de barres | 356 |
| Nombre de surfaces | 41 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 12 |
| Nombre de combinaisons de charges | 22 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 104,827 t |
| Dimensions (métriques) | 24,500 x 9,760 x 47,620 m |
| Dimensions (impériales) | 80.38 x 32.02 x 156.23 feet |
