Étude paramétrique pour l’optimisation du poids | Résultats

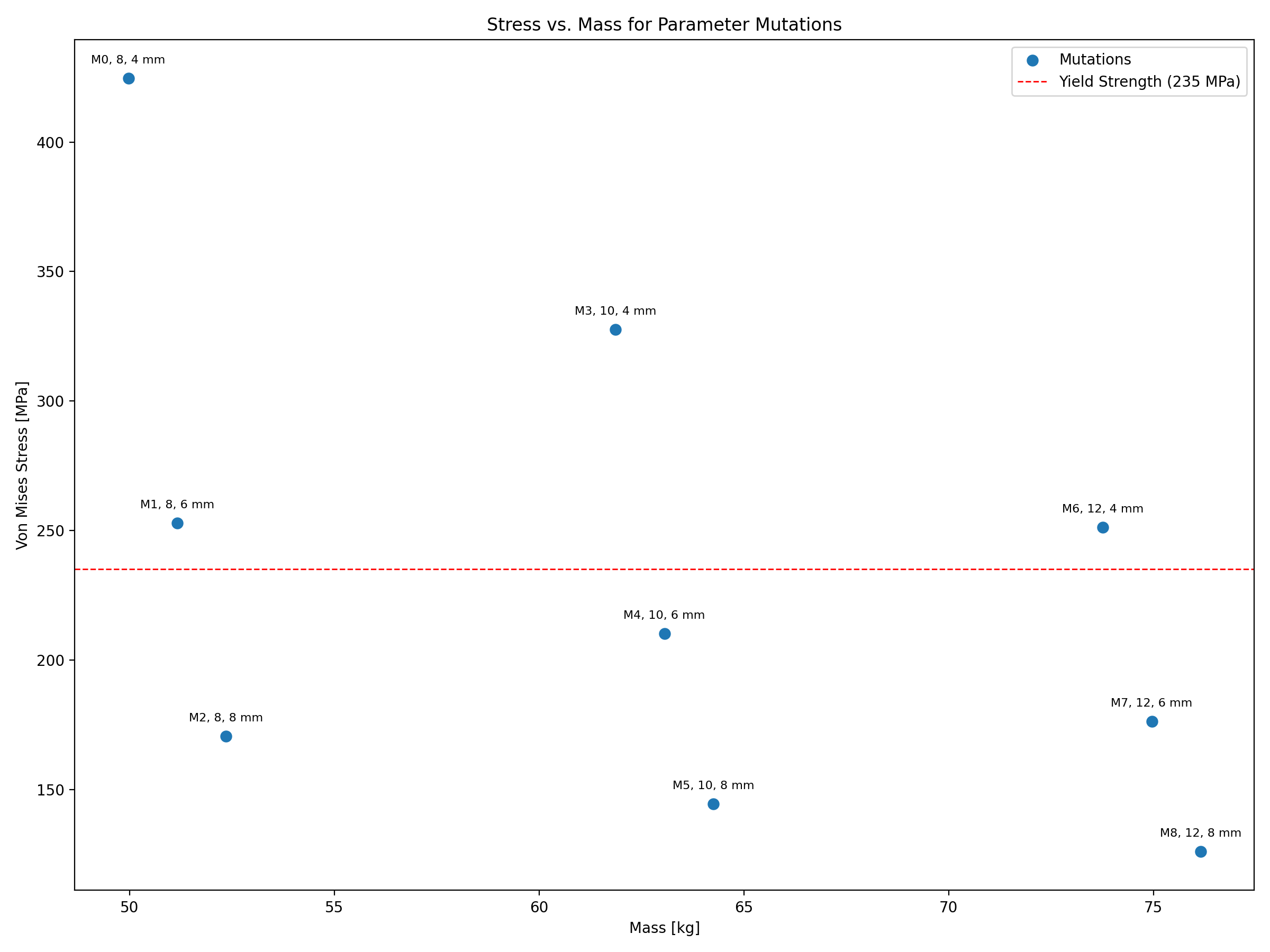

L'image montre les résultats de l’étude paramétrique pour l’optimisation du poids sous forme de diagramme des contraintes de von Mises par rapport au poids total de la structure. De plus, les différentes mutations ont été marquées avec les valeurs correspondantes.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 13 |
| Nombre de lignes | 17 |
| Nombre de barres | 0 |
| Nombre de surfaces | 7 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,076 t |
| Dimensions (métriques) | 0,488 x 0,750 x 0,188 m |
| Dimensions (impériales) | 1.6 x 2.46 x 0.62 feet |
