Plancher en béton armé sur voile et poteau

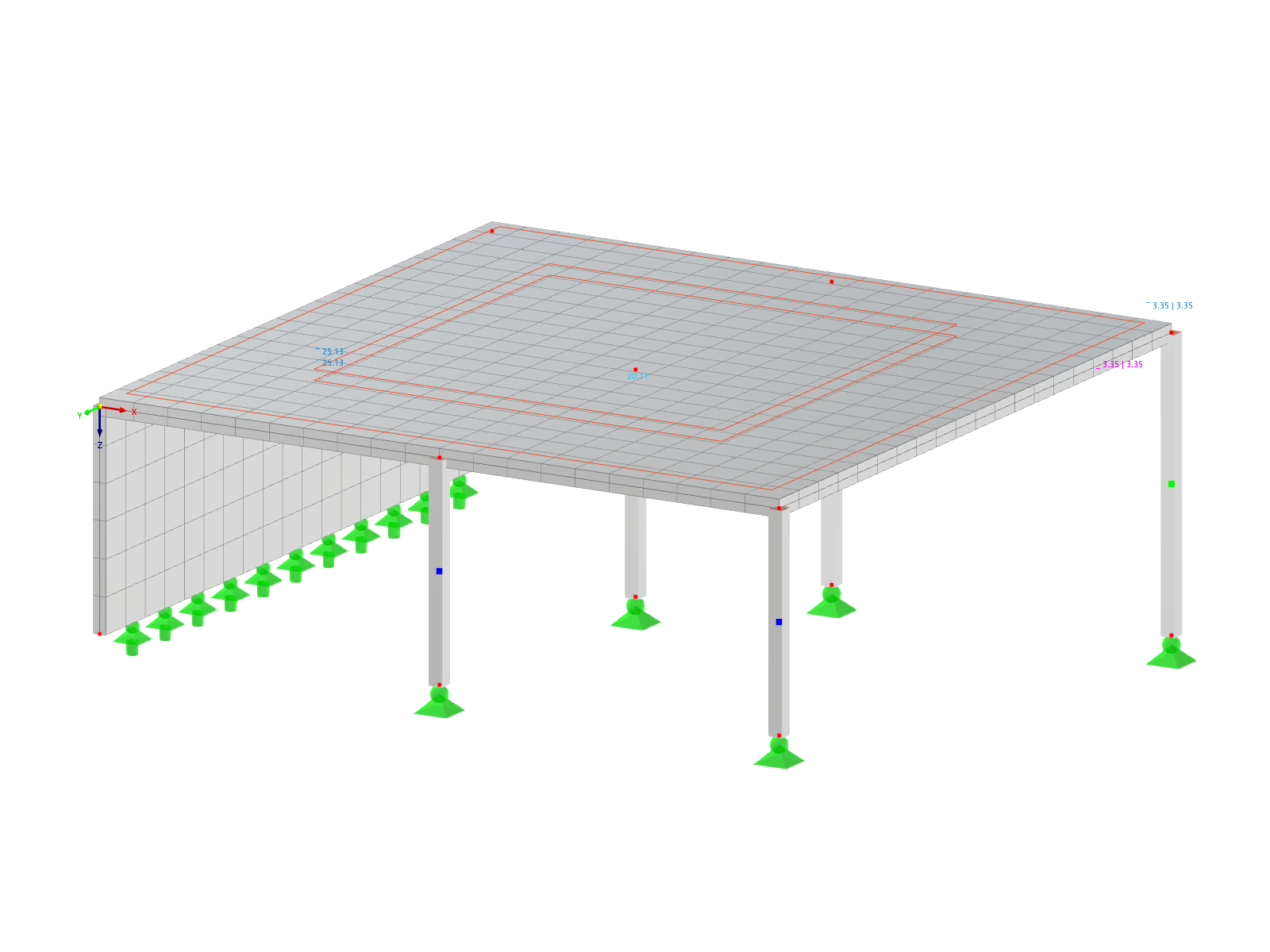

Vue d'un plancher en béton armé reposant sur des voiles et des poteaux. Déformation minimale.
L'image montre un plancher en béton armé reposant sur plusieurs murs porteurs et poteaux. Cette structure illustre une application typique du béton armé dans le bâtiment, où les charges sont réparties via les dalles et les voiles. L'analyse des charges et l'analyse de déformation sont pertinentes pour l'intégrité structurelle. De telles structures se retrouvent fréquemment dans les projets de construction exigeant une capacité portante élevée.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 14 |
| Nombre de lignes | 12 |
| Nombre de barres | 5 |
| Nombre de surfaces | 2 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 75,200 t |
| Dimensions (métriques) | 10,000 x 4,000 x 10,000 m |
| Dimensions (impériales) | 32.81 x 13.12 x 32.81 feet |
