Poutre Gerber avec articulations et extrémités en porte-à-faux
Conception d'une poutre continue inclinée avec des articulations régulièrement espacées et des extrémités en porte-à-faux.

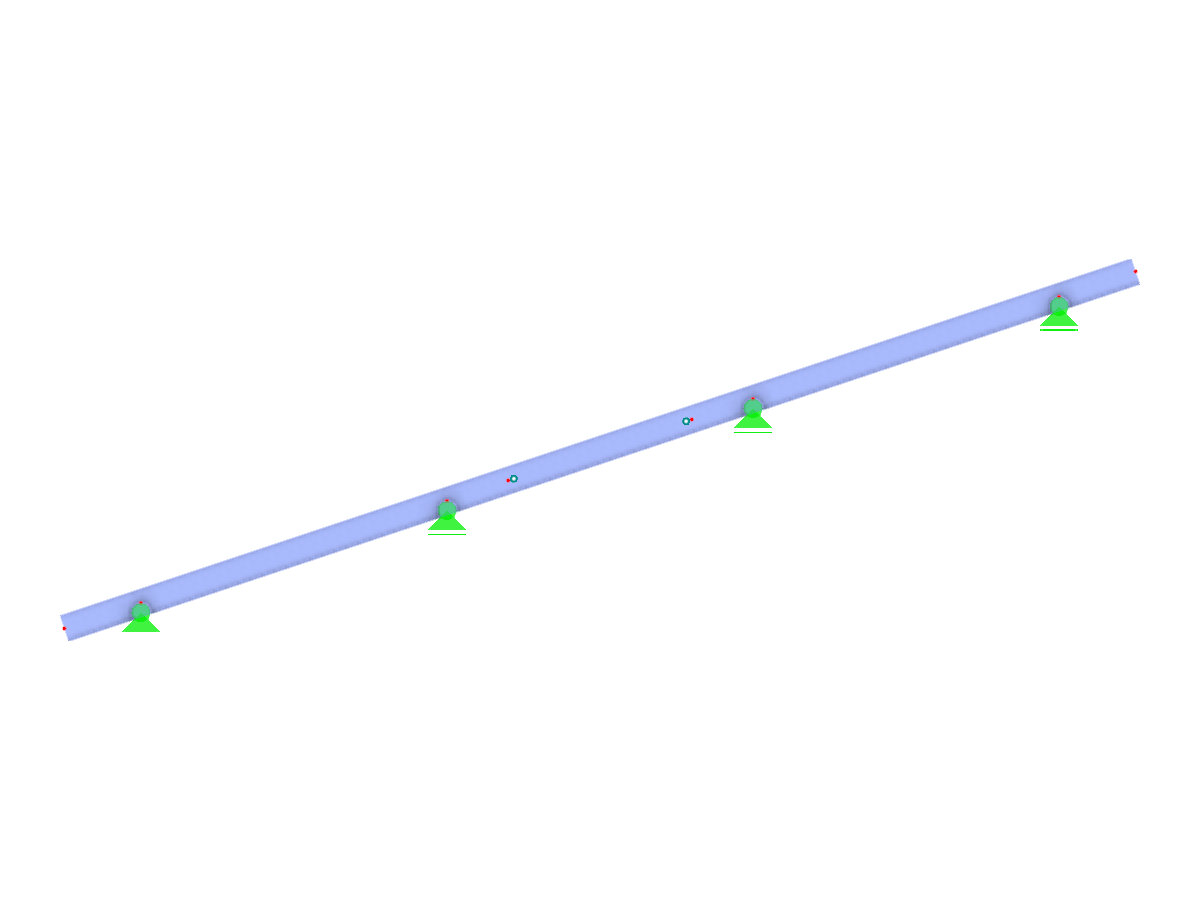

L'image représente une poutre Gerber inclinée continue comportant des articulations insérées à intervalles réguliers. Elle montre des travées symétriques avec des connexions articulées et des extrémités en porte-à-faux qui dépassent au-delà des appuis. Cette conception permet de compenser les tassements différentiels et réduit les moments dans les poutres grâce à l'insertion stratégique d'articulations.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 7 |
| Nombre de barres | 7 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,138 t |
| Dimensions (métriques) | 7,000 x 2,333 x 0,000 m |
| Dimensions (impériales) | 22.97 x 7.65 x 0 feet |
