Poutre continue inclinée avec articulations et porte-à-faux

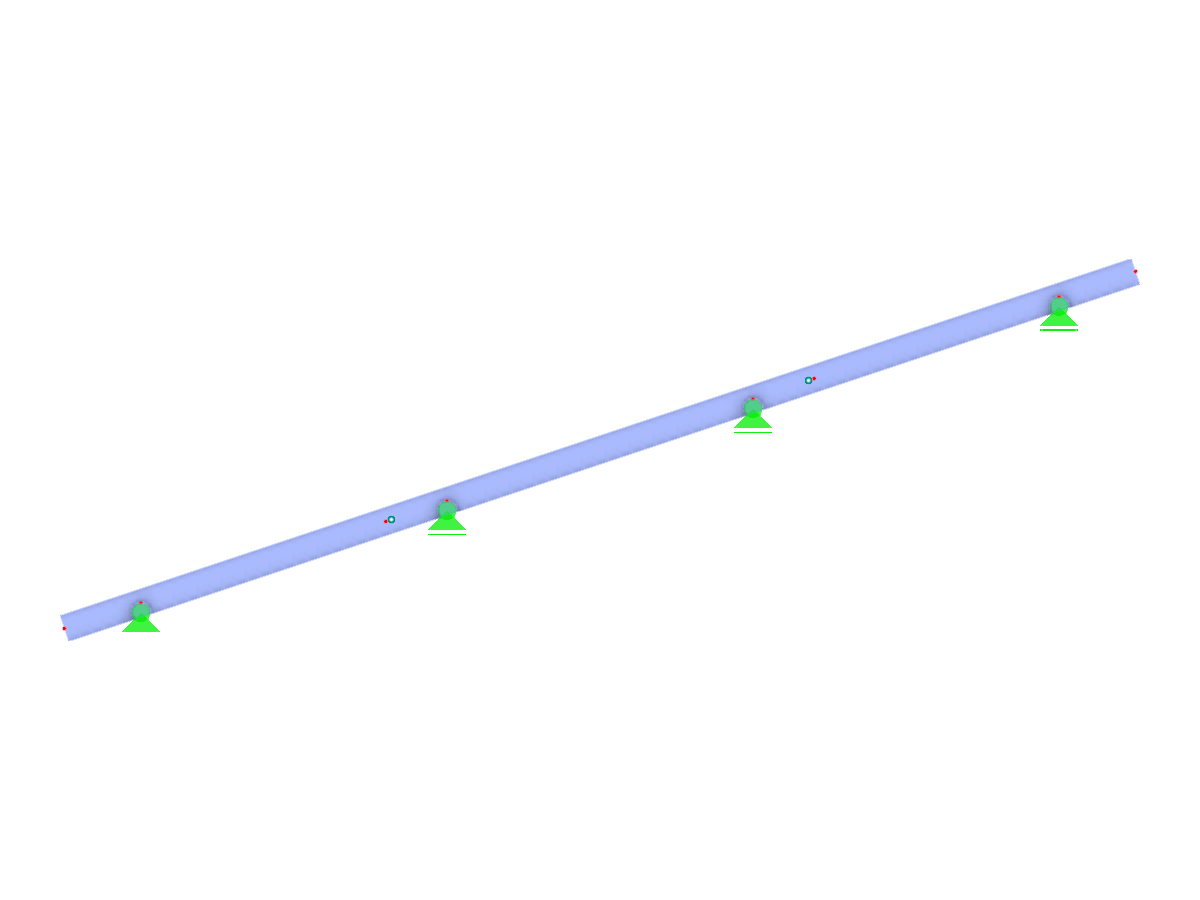

Poutre continue inclinée comportant des articulations insérées dans les travées impaires et des porte-à-faux étendus à chaque extrémité, illustrant la conception structurelle.
L'image montre une poutre continue inclinée avec plusieurs articulations insérées, communément appelée poutre Gerber. Les travées impaires présentent ces articulations, et la poutre comporte des extrémités en porte-à-faux. Cette conception met en évidence la flexibilité structurelle et la redistribution des moments au sein du système. La disposition distincte aide à réduire les moments de flexion, offrant une distribution de charge équilibrée.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 7 |
| Nombre de barres | 7 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,138 t |
| Dimensions (métriques) | 7,000 x 2,333 x 0,000 m |
| Dimensions (impériales) | 22.97 x 7.65 x 0 feet |
