Visualisation de la vérification d'une semelle sur poutre

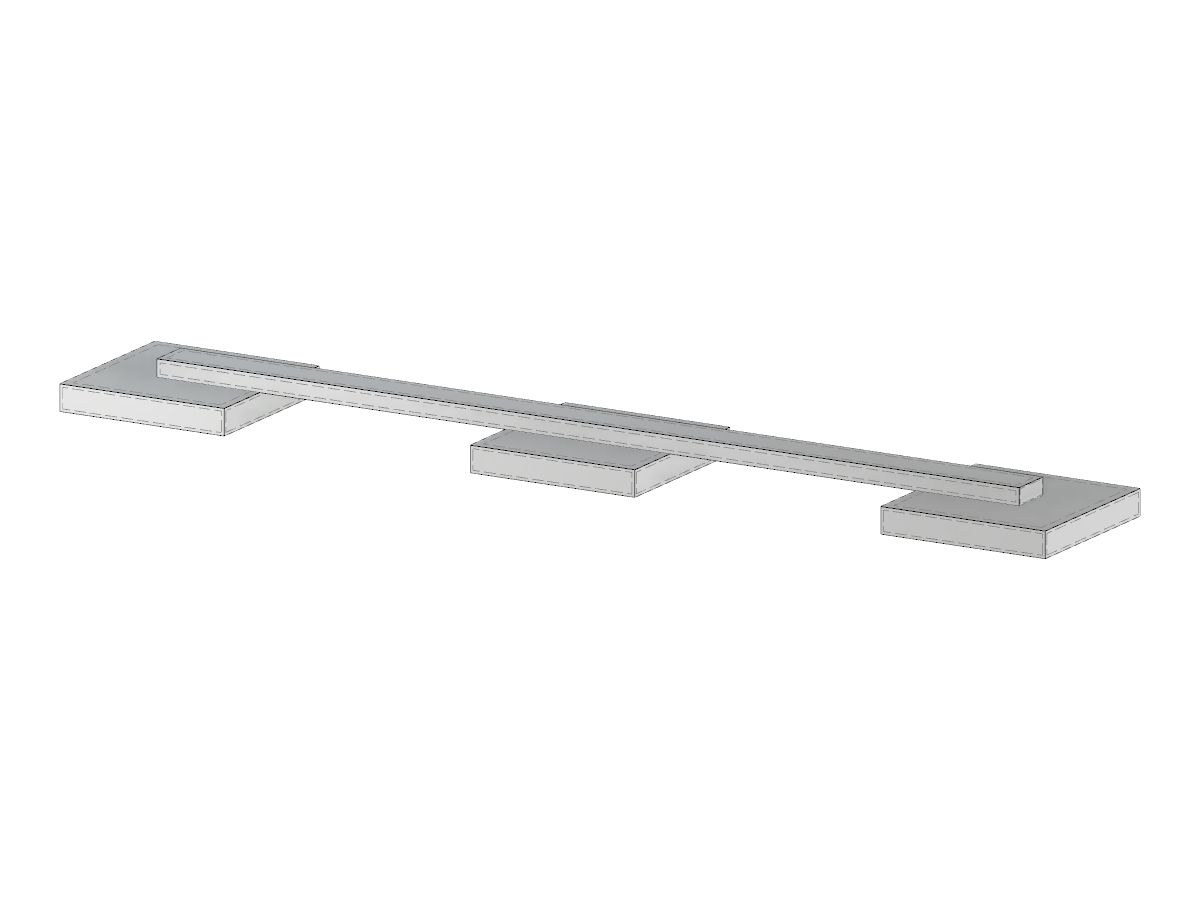

Visualisation 3D d'un modèle de calcul de structure montrant une fondation en poutre de redressement combinée dans une structure en béton.
L'image illustre une vue tridimensionnelle d'un modèle structurel mettant l'accent sur une fondation à semelles combinées avec poutre de liaison. Elle met en évidence l'intégration des semelles reliées par une poutre de liaison dans une structure en béton, dépeignant la conception conceptuelle et la disposition. Cette visualisation aide à comprendre la distribution de charge et le support structurel fourni par la semelle combinée.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 32 |
| Nombre de lignes | 48 |
| Nombre de barres | 0 |
| Nombre de surfaces | 24 |
| Nombre de solides | 4 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 11,625 t |
| Dimensions (métriques) | 12,000 x 0,500 x 2,000 m |
| Dimensions (impériales) | 39.37 x 1.64 x 6.56 feet |
