Strap Footing Foundation Layout Visualization
Représentation visuelle d'un plan en grille pour une fondation filante avec longrine, montrant la distribution des charges et le schéma structurel.

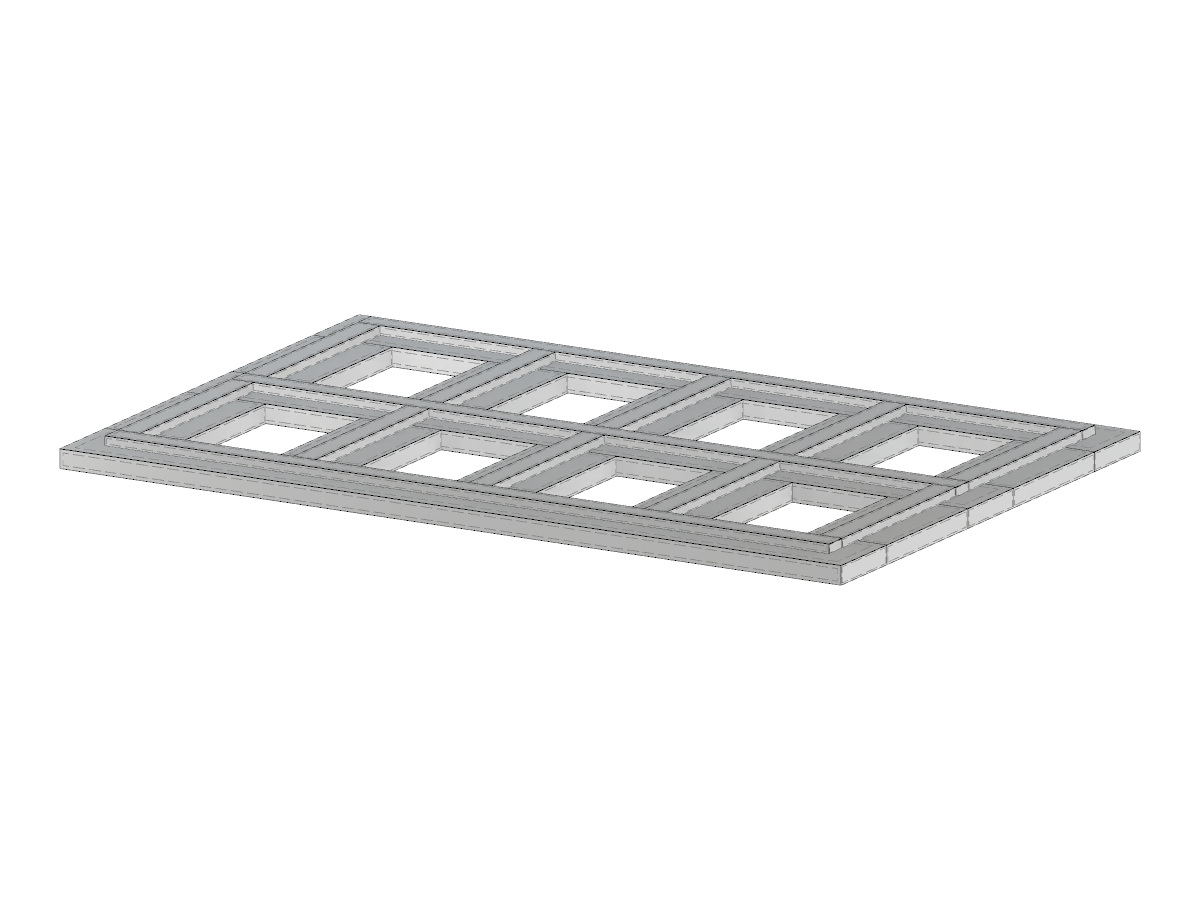

L'image présente une disposition de grille détaillée pour une fondation par semelles filantes. Elle illustre l'agencement des semelles et la distribution des charges à travers la structure. Cette visualisation aide à comprendre la disposition structurelle cruciale pour la planification de construction et l'analyse de stabilité.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 176 |
| Nombre de lignes | 296 |
| Nombre de barres | 0 |
| Nombre de surfaces | 156 |
| Nombre de solides | 26 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 177,345 t |
| Dimensions (métriques) | 17,800 x 0,600 x 11,800 m |
| Dimensions (impériales) | 58.4 x 1.97 x 38.71 feet |
