Affichage des contraintes équivalentes dans RFEM
Représentation en couleur des contraintes équivalentes dans un modèle de structure à l’aide d’un logiciel Dlubal, pour en identifier les points faibles potentiels.

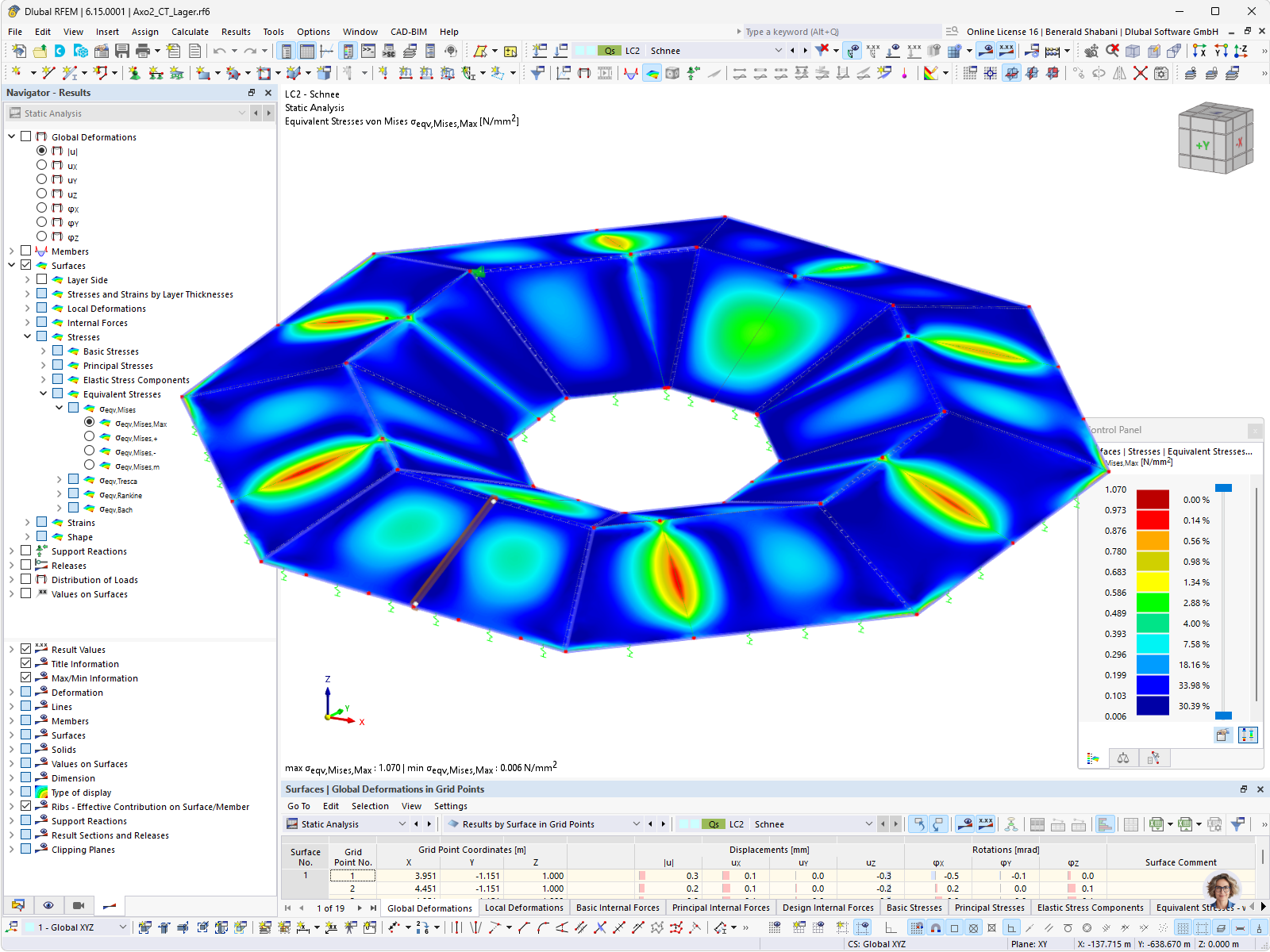

L’image montre un modèle de structure qui est analysé dans le logiciel. Différentes couleurs représentent les contraintes équivalentes en fonction de l’intensité dans le modèle. De telles représentations aident à identifier les points faibles et les surcharges dans le modèle. Grâce à l’analyse et à l’évaluation, les ingénieurs peuvent prendre des décisions éclairées pour optimiser la conception afin de garantir la capacité portante de la structure. © Ingenieurbüro Wirth Haker
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 54 |
| Nombre de lignes | 90 |
| Nombre de barres | 43 |
| Nombre de surfaces | 16 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 14,669 t |
| Dimensions (métriques) | 16,356 x 16,453 x 1,448 m |
| Dimensions (impériales) | 53.66 x 53.98 x 4.75 feet |
| Version du logiciel | 5.28.01 |
