Rapport de vérification et rigidité en rotation du modèle FS-1

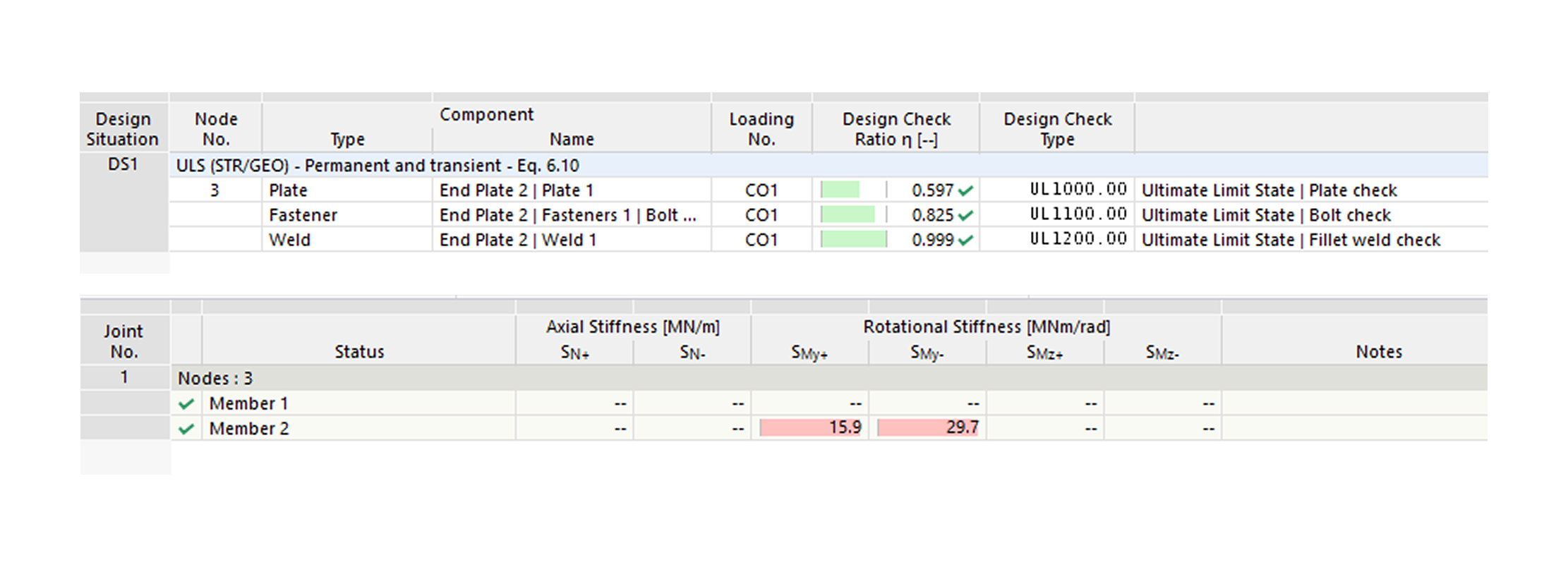

Tableau présentant les rapports de vérification de calcul pour les composants de plaque, de boulon et de soudure d’angle sous état limite ultime, ainsi que les valeurs de rigidité en rotation calculées pour les éléments connectés.
Le tableau des résultats montre la vérification pour la Situation de projet DS1 selon l'ELU (STR/GEO) - Permanent et transitoire. Pour le Nœud 3 et le Chargement CO1, les taux de vérification (η) sont de 0,597 pour la Plaque 1, de 0,825 pour le Boulon et de 0,999 pour la Soudure 1, satisfaisant tous les critères de l'État limite ultime.
