Couche pour objets d’une tour d’escalier avec bâtiment annexe

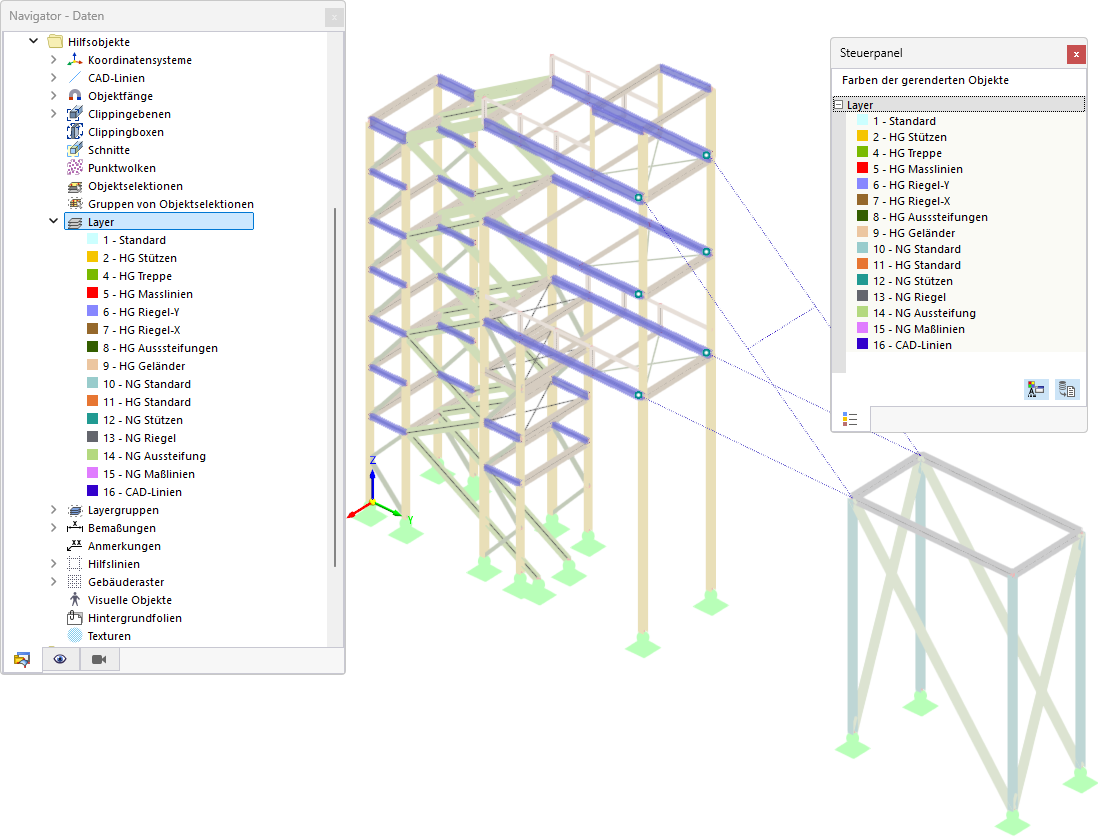

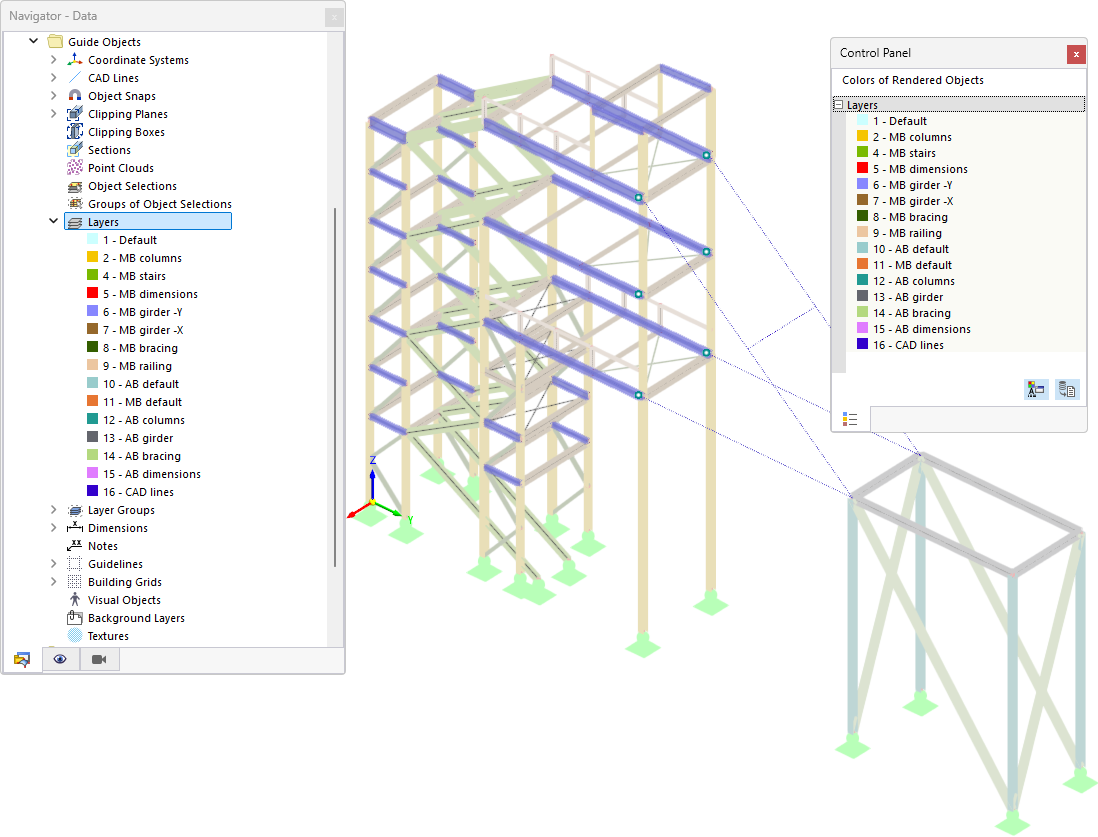

L’image montre un modèle structural tridimensionnel en acier d’une tour d’escalier à plusieurs étages avec un bâtiment annexe adjacent. La structure est organisée par un système de 16 couches, qui permet une distinction détaillée entre les éléments structurels du bâtiment principal (BP) et du bâtiment annexe (BA). Les couches comprennent entre autres des poteaux, des escaliers, des poutres, des lignes de murs, des rampes, des contreventements et des lignes CAO. Dans le navigateur, toutes les couches disponibles sont listées, tandis que dans le panneau de contrôle, les couleurs des objets rendus sont affichées. Une partie des couches est masquée, ce qui permet une visibilité ciblée de groupes d’éléments structurels individuels tels que les poteaux BP ou les poutres BA.
