Diagramme de résultat des armatures requises sur les surfaces

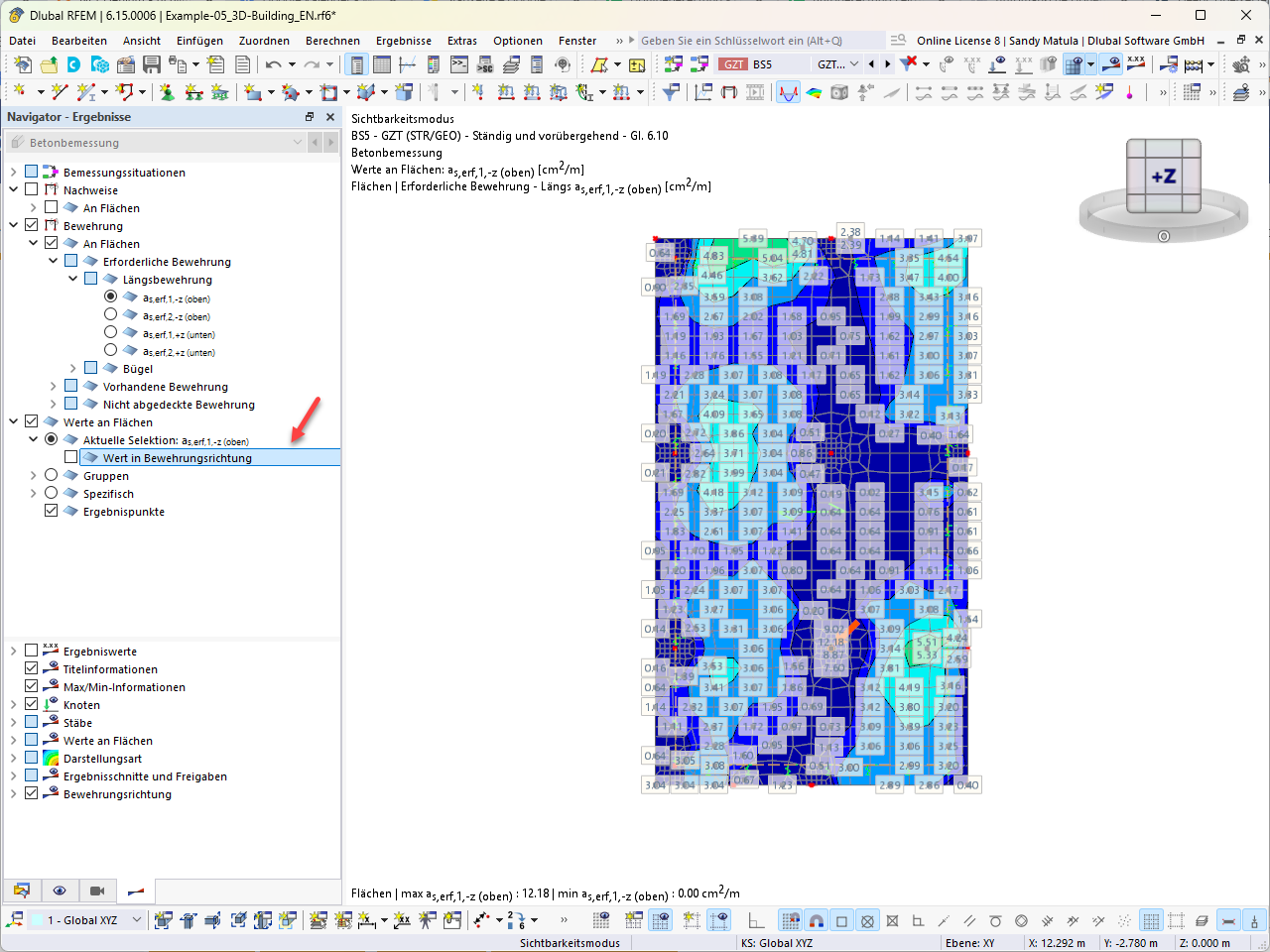

Représentation graphique de l'armature longitudinale requise pour les éléments de surface dans un logiciel de calcul avec échelle de couleurs et valeurs numériques.
La représentation montre les résultats graphiques d’une vérification du béton pour le cas de charge BS5 - GZ1 (STR/GEO) à l’état « Permanent et transitoire » selon GI. 6.10. L’accent est mis sur la détermination de l’armature requise sur les éléments de surface, les valeurs pour l’évaluation longitudinale as,erf1,z (en haut) étant représentées en cm²/m. Le navigateur répertorie différentes options d’évaluation telles que l’armature longitudinale et existante ainsi que les cadres ; l’option « Valeur dans la direction des armatures » est ici désactivée. Les isolignes et les valeurs numériques sur les surfaces d’éléments finis visualisent la répartition des quantités d’armatures, une valeur maximale de 12,18 cm²/m étant indiquée.
