Résultats de surface du pied de poteau dans RFEM

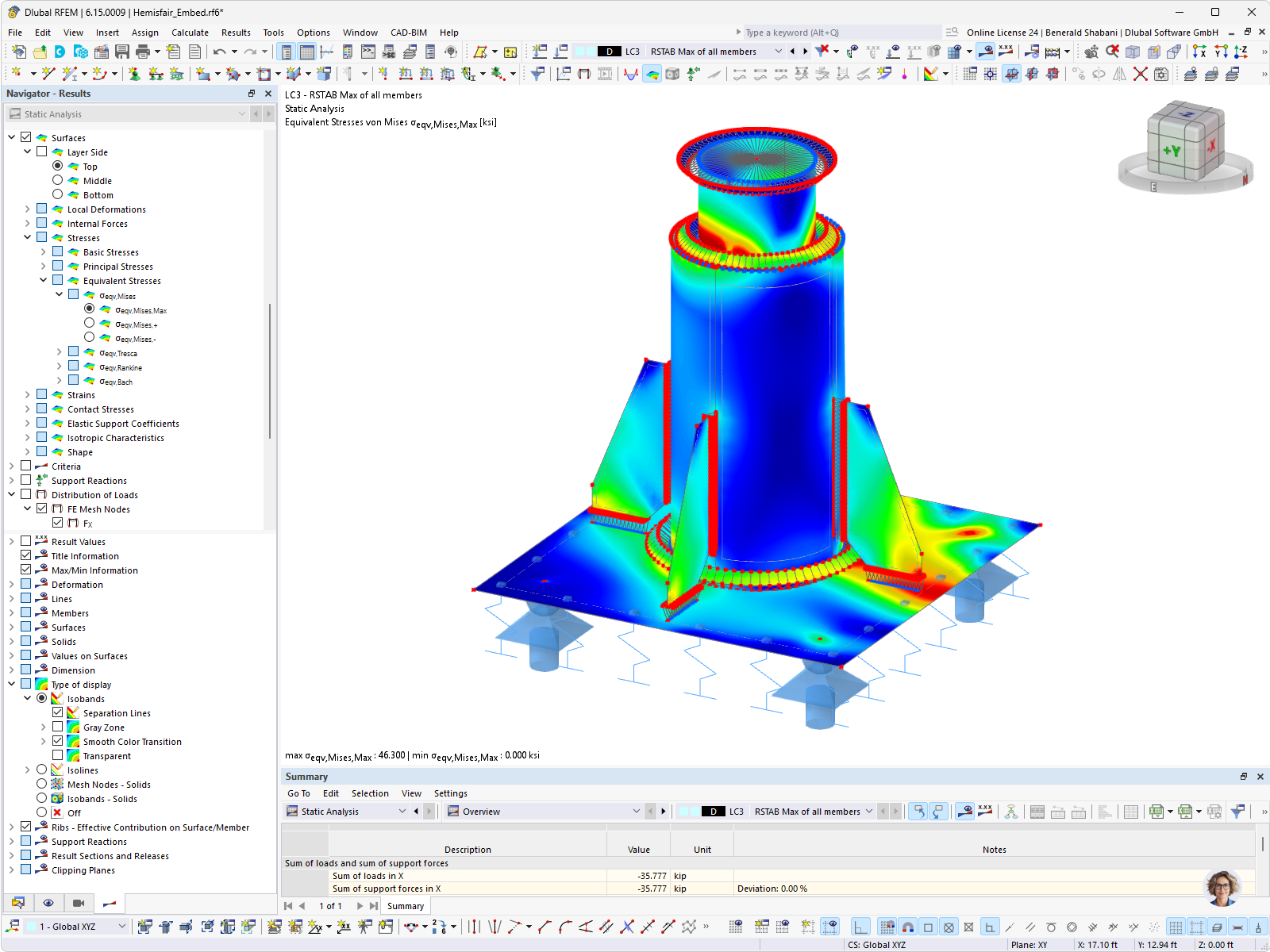

Représentation dans RFEM des contraintes équivalentes de von Mises au pied de poteau d’une structure en acier.
L’image montre les résultats de surface au pied de poteau d’une structure en acier dans RFEM. La représentation en couleurs visualise les contraintes équivalentes de von Mises dans la plaque d’assise, le poteau et les contreplaques assemblées. Cela permet d’identifier les zones de sollicitations plus élevées et plus faibles au sein de l’élément structurel. © Novum Structures
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 2121 |
| Nombre de lignes | 3158 |
| Nombre de barres | 1304 |
| Nombre de surfaces | 242 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 0,278 t |
| Dimensions (métriques) | 0,610 x 0,630 x 0,610 m |
| Dimensions (impériales) | 2 x 2.07 x 2 feet |
