Modèle RFEM d’un bâtiment résidentiel et commercial à Uetikon am See, Suisse

Modèle RFEM du bâtiment d’habitation et commerciale situé à Uetikon am See avec poteaux en bois, diaphragmes de plancher et murs de sous-sol

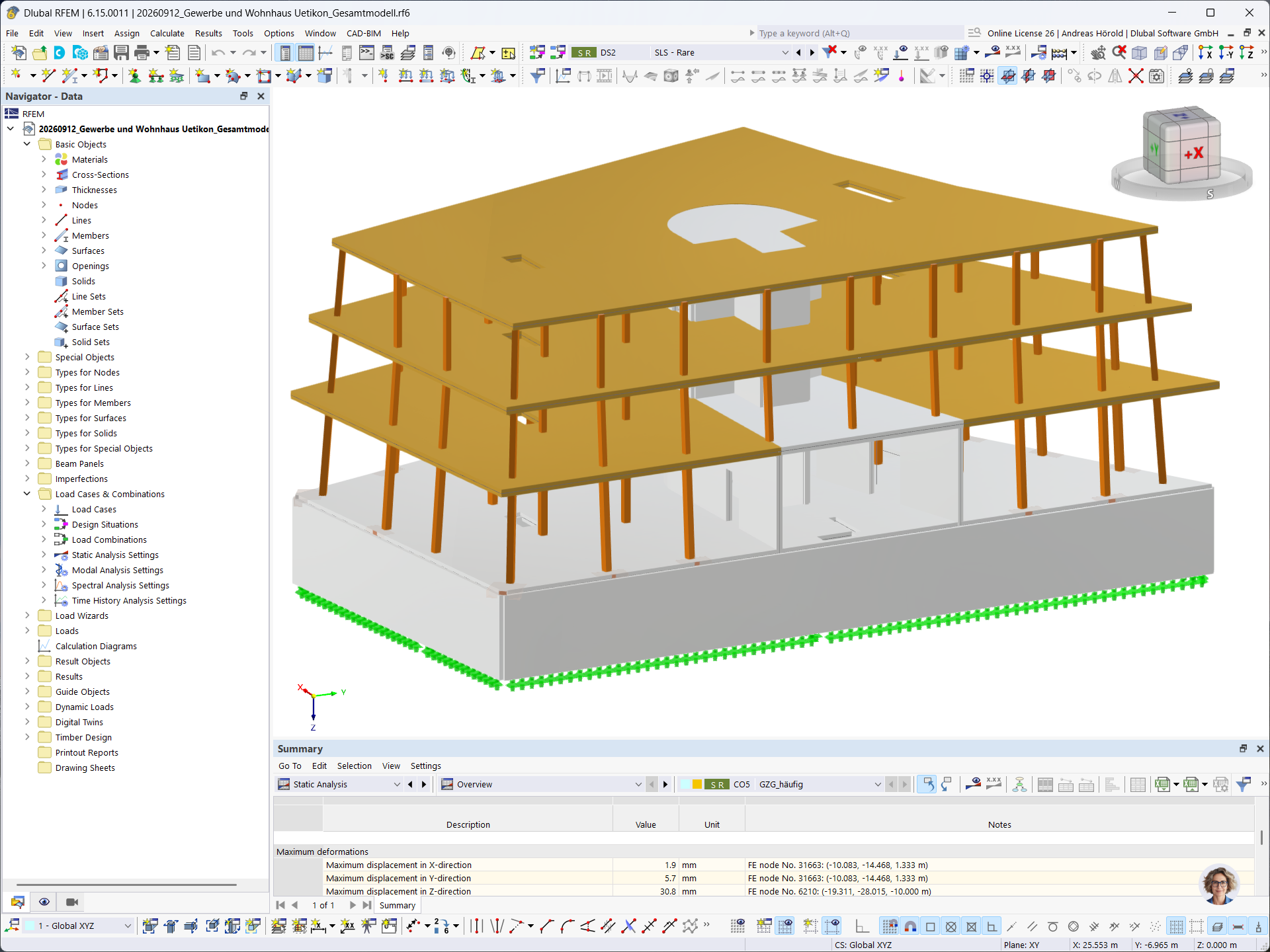

L'image montre un système global dans RFEM 6 de la maison d'habitation et commerciale d'Uetikon am See en Suisse. Le bâtiment à plusieurs étages se compose de diaphragmes de plancher massifs qui reposent sur des poteaux verticaux, ainsi que de murs de sous-sol dont les pieds de poteau sont modélisés avec des appuis élastiques. © HTB Ingenieure AG.
Utilisé dans
Modèle 3D
Non disponible au téléchargement Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 425
Nombre de lignes 602
Nombre de barres 115
Nombre de surfaces 117
Nombre de solides 0
Nombre de cas de charge 15
Nombre de combinaisons de charges 9
Nombre de combinaisons de résultats 0
Poids total 1065,055 t
Dimensions (métriques) 28,818 x 13,300 x 45,264 m
Dimensions (impériales) 94.55 x 43.64 x 148.5 feet
