Définir les paramètres de la surface de contreventement : type « surface »
Définir les paramètres de la surface de contreventement : type 'Surface'

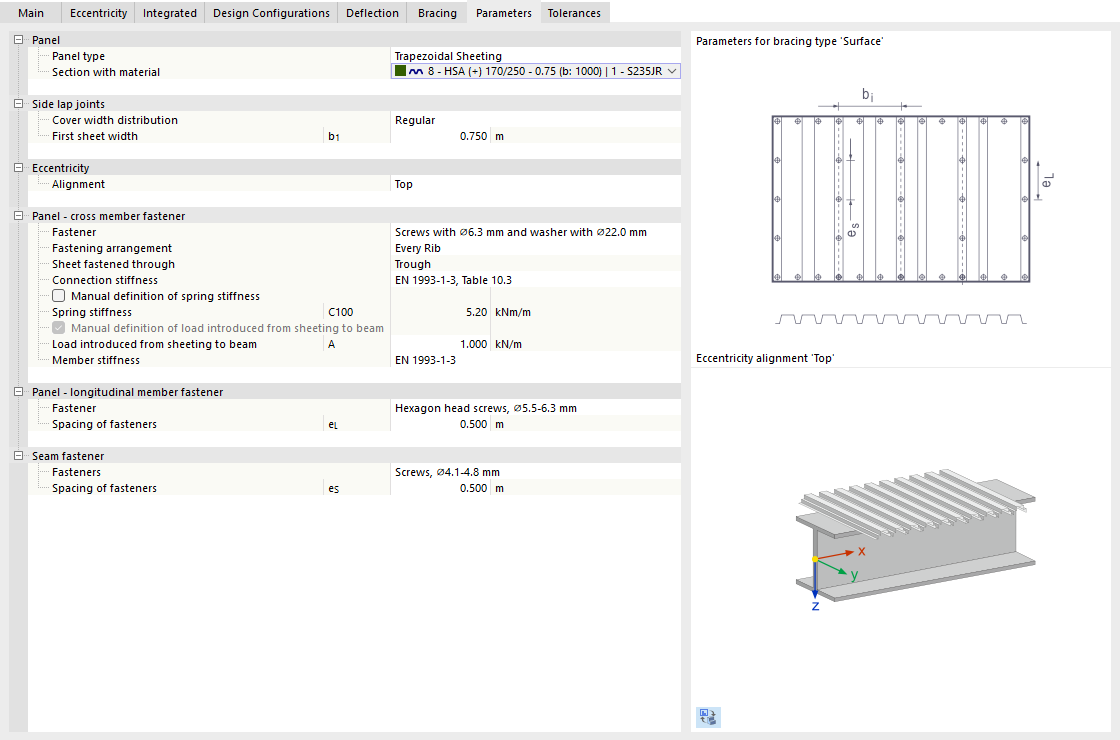

La boîte de dialogue « Contreventement » affiche les paramètres pour le type de remplissage « Surface » avec une tôle trapézoïdale. Les joints longitudinaux sont réguliers. Pour les poutres transversales, des boulons ø 6.3 mm avec voile ø 22.0 mm sont définis à chaque nervure sur la membrure inférieure, la rigidité d’assemblage de 5.20 kN/m étant déterminée selon l’EN 1993-1-3, tableau 10.3. Les poutres longitudinales et les joints longitudinaux utilisent des boulons hexagonaux ø 5.5-6.3 mm respectivement des boulons ø 4.1-4.8 mm avec un espacement des organes d’assemblage de 0.500 m. Des graphiques illustrent la disposition des panneaux et l’excentrement sur la poutre en i.
