Définition des paramètres de la surface de contreventement : type « Stablager » (appui de barre)

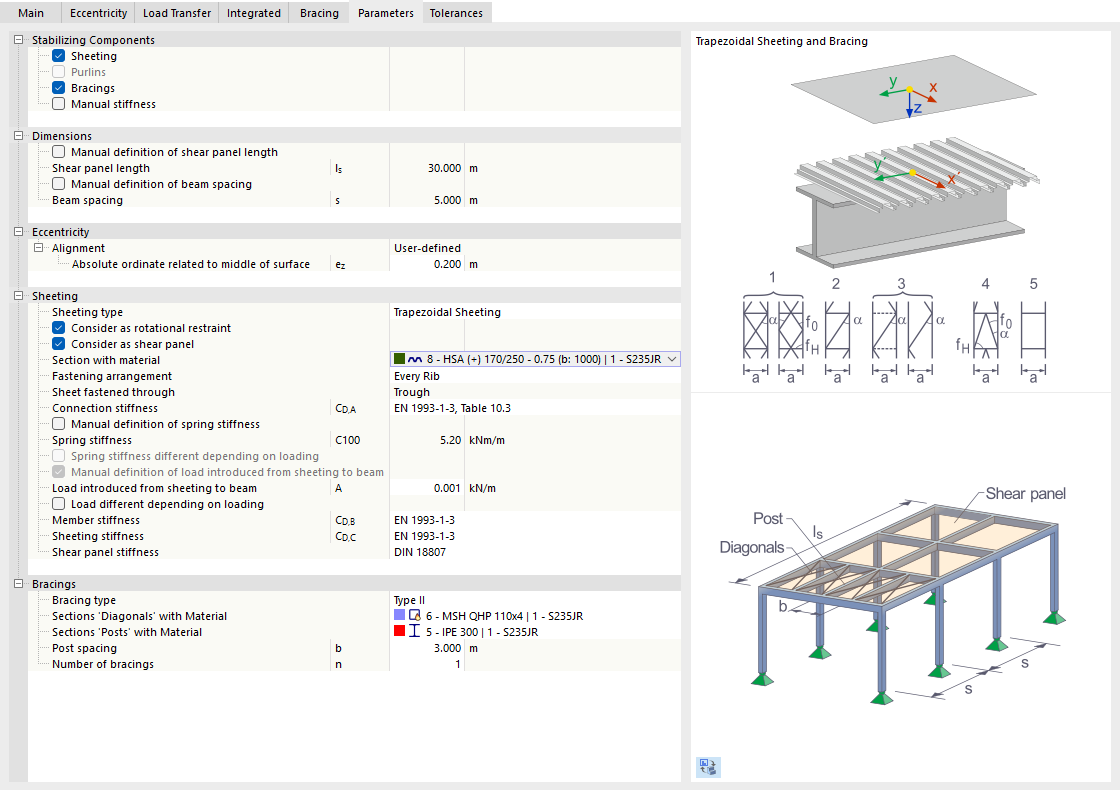

Définir les paramètres de la surface de contreventement : type « Appui de barre »
La boîte de dialogue de définition des paramètres d'une surface de contreventement affiche l'onglet Paramètres pour le type de contreventement « intersection par barres ». Dans la section « Composantes stabilisantes », la tôle et les contreventements sont activés, la longueur du champ de cisaillement est de 30,000 m et l'entraxe des traverses de 5,000 m. Comme tôle trapézoïdale, la section 8 – HSA (-) 170/250 – 0,75 en S235JR est définie, dont la rigidité en cisaillement est prise en compte selon l'EN 1993-1-3, Tableau 10.3, à 5,20 kN/m. Le type de contreventement « Diagonales » utilise des diagonales en MSH QHP 110x4 et des montants en IPE 300 avec un entraxe des montants de 3,000 m.
