Assemblage de barres désaxées
Assembler des barres décalées

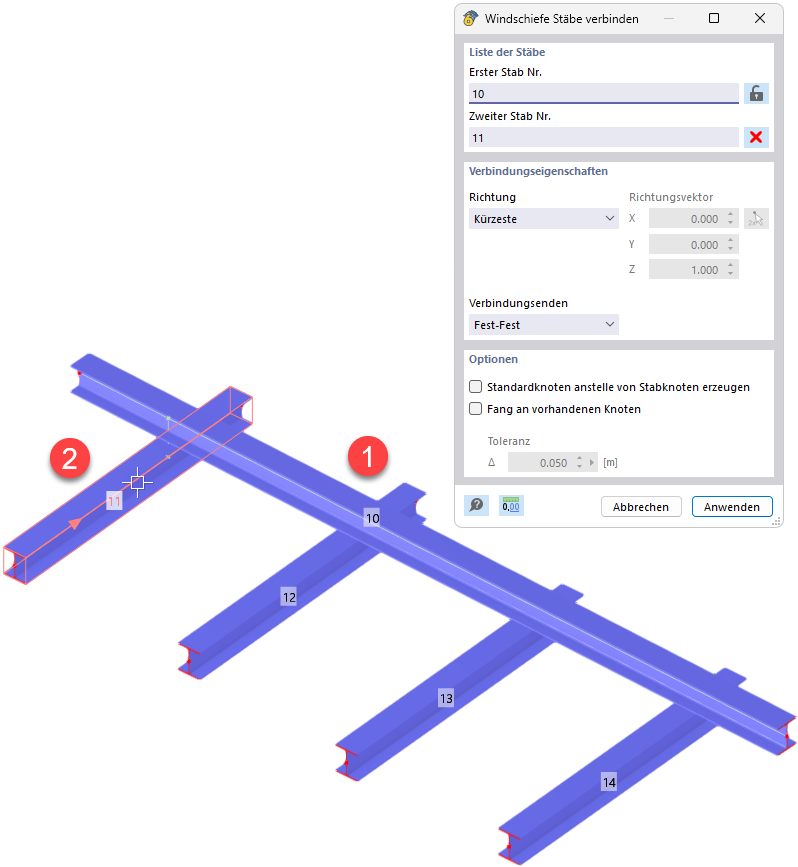

La boîte de dialogue « Connecter des barres gauches » permet de connecter deux barres d'un modèle qui ne se coupent pas. Sous « Liste des barres », la première barre portant le numéro 10 et la deuxième barre portant le numéro 11 sont saisies. Dans les propriétés de l'assemblage, la direction « La plus courte » ainsi que les abouts de connexion « Fixe-Fixe » sont réglés. Comme options, la création de nœuds standard à la place de nœuds de barre et le démarrage à partir de nœuds existants sont disponibles. Dans la zone du modèle, l'outil connecte la barre 11 sélectionnée avec la barre 10 d'un treillis en sections laminées.
