Modèle de matériau 'Orthotrope | Endommagement anisotrope'
Modèle de matériau « Orthotrope | Endommagement anisotrope »

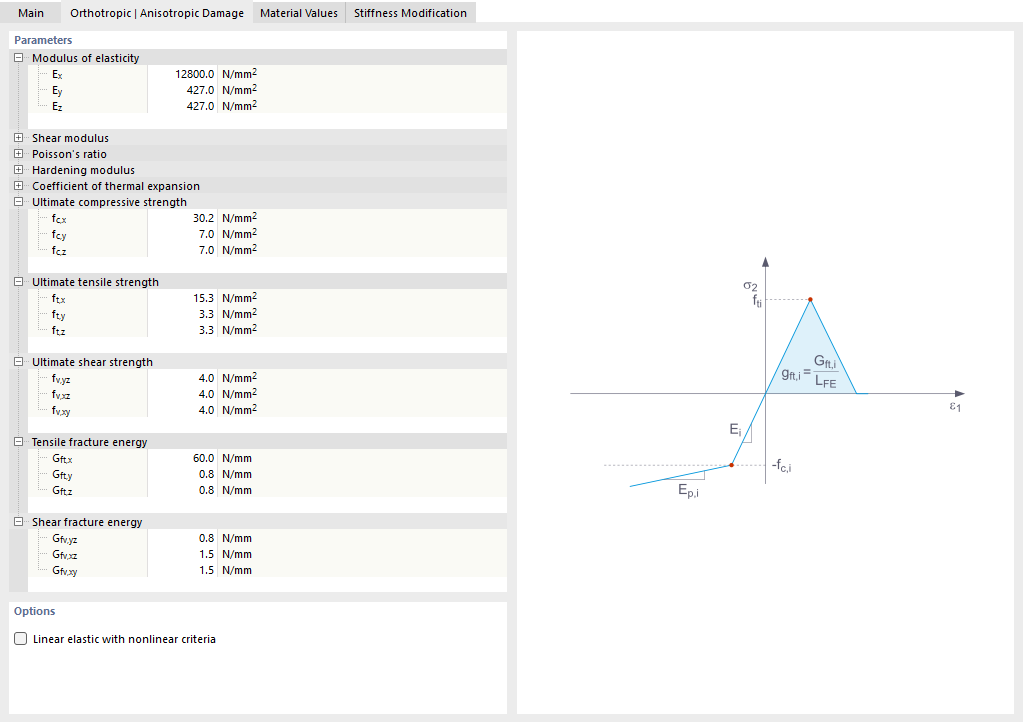

La boîte de dialogue du modèle de matériau « Orthotrope | Endommagement anisotrope » affiche les paramètres d'entrée du matériau dans les onglets Général, Orthotrope, Valeurs des matériaux et Modification de rigidité. Sont définis les modules d'élasticité avec Ex = 12800 N/mm² ainsi que Ey et Ez = 427 N/mm², les modules de cisaillement Gyz = 80 N/mm², Gxz = 800 N/mm² et Gxy = 800 N/mm², ainsi que les coefficients de Poisson νyz, νxz et νxy avec 0,000 chacun. En outre, les résistances limites à la compression (fcx = 30,200 N/mm², fcy et fcz = 7,000 N/mm²) et les résistances limites à la traction (ftx = 15,300 N/mm², fty et ftz = 0,830 N/mm²) sont indiquées ; les modules d'écrouissage Ep sont fixés à 0 N/mm². La représentation graphique montre le diagramme contrainte-déformation correspondant avec une montée linéaire-élastique jusqu'à la résistance limite à la traction ft,i, suivi d'une branche d'adoucissement avec l'énergie de rupture GF,i = gft,i · LFE ainsi que les modules d'écrouissage Ei et Ep,i dans la zone de pression jusqu'à la résistance limite à la compression fc,i. L'option « Linéaire élastique avec critères non linéaires » permet de contrôler en outre le comportement des matériaux.
