RX-TIMBER Frame

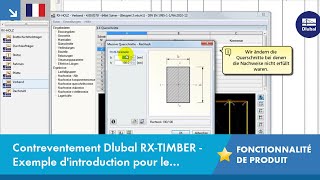

Vidéo : Présentation du programme RX-TIMBER Frame

Newsletter

Recevez régulièrement des informations telles que nos actualités, conseils pratiques, événements, offres et bons d'achat.

Vérification des charpentes tri-articulées avec des joints à entures

RX-TIMBER Frame effectue l'analyse à l'ELU et l'ELS ainsi que la résistance au feu des charpentes tri-articulées selon EN 1995-1-1:2010-12/NA:2013-08 (EC 5).

Le module permet aussi d'effectuer les vérifications selon DIN 1052:2008-12, mais aussi la vérification de la résistance au feu selon EN 1995-1-2 ou DIN 4102, Part 22.

  1. Fonctionnalités

    • Vérification des types géométriques suivants:
      • Symétrique/Asymétrique
      • Demi-cadre
      • Poteau incliné intérieur/extérieur
      • Pièce intermédiaire avec/sans
    • La direction des lamelles peut être définie comme étant parallèle au bord interne ou externe
    • Les Annexes nationales suivantes sont disponibles pour le calcul selon EC 5 (EN 1995):
      • Deutschland DIN EN 1995-1-1/NA: 2013-08 (Allemagne)
      • NBN EN 1995-1-1/ANB: 2012-07 (Belgique)
      • DK EN 1995-1-1/NA: 2011-12 (Danemark)
      • SFS EN 1995-1-1/NA: 2007-11 (Finlande)
      • NF EN 1995-1-1/NA: 2010-05 (France)
      • UNI EN 1995-1-1/NA: 2010-09 (Italie)
      • NEN EN 1995-1-1/NB: 2007-11 (Pays-Bas)
      • ÖNORM B 1995-1-1: 2015-06 (Autriche)
      • PN EN 1995-1-1/NA: 2010-09 (Pologne)
      • SS EN 1995-1-1 (Suède)
      • STN EN 1995-1-1/NA: 2008-12 (Slovaquie)
      • SIST EN 1995-1-1/A101: 2006-03 (Slovénie)
      • CSN EN 1995-1-1: 2007-09 (République tchèque)
      • BS EN 1995-1-1/NA: 2009-10 (Royaume-Uni)
    • Entrée géométrique simple avec des graphiques illustratifs
    • Génération automatique des charges de vent et de neige
    • Création automatique des combinaisons requises pour l'état limite ultime et de service, ainsi que pour la vérification de la résistance au feu
    • Possibilité de définir des cas de charge et des applications de charge
    • Bibliothèque de matériaux étendue pour les deux normes
    • Extension optionnelle de la bibliothèque de matériaux par d'autres matériaux
    • Bibliothèque exhaustive de charges permanentes
    • Attribution du cadre aux classes de service et spécification des catégories de classes de service
    • Détermination des ratios de calcul, des forces d'appui et des déformations
    • Icône d'information indiquant la réussite ou l'échec d'une vérification
    • Échelles de référence de couleur dans les tableaux de résultats
    • Export direct des données dans MS Excel
    • Interface DXF pour la préparation de documents de production en CAO
    • Langues du programme: Anglais, Allemand, Tchèque, Italien, Espagnol, Français, Portugais, Polonais, Chinois, Néerlandais et Russe
    • Rapport d'impression vérifiable incluant toutes les vérifications. Le rapport d'impression est disponible dans de nombreuses langues, par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois ou néerlandais.
  2. Données géométriques

    Entrée

    Il existe de nombreuses possibilités disponibles pour modéliser la panne. Pour faciliter l'entrée géométrique, les illustrations graphiques sont affichées. Toutes les modifications sont automatiquement mises à jour. Les dimensions de base ainsi que les données géométriques sont entrées dans les tableaux. Pendant l'entrée, RX-TIMBER Frame vérifie déjà les conditions requises pour la création de la poutre (par exemple les lamelles formant une courbe) selon la norme définie et les paramètres de géométrie les plus importants sont mis à jour et affichés.

    Concernant les paramètres des matériaux, il est possible de choisir la catégorie de bois appropriée de la bibliothèque des matériaux. Toutes les catégories des matériaux spécifiées dans EN 1995-1-1:2004 (EC5) ou DIN 1052:2008-12 et dans les Annexes Nationales sélectionnées sont disponibles pour le bois lamellé, le bois feuillu et le bois de conifère. En outre, il est possible de générer une classe de résistance avec les propriétés de matériaux définies par l'utilisateur afin d'étendre la bibliothèque. Pour l'entrée des charges permanentes (structure de la toiture par exemple), vous pouvez ainsi utiliser une bibliothèque complète de matériaux qui peut être étendue.

    Les générateurs intégrés dans RF-TIMBER Frame permettent une création confortable de différents cas de charge de vent et de neige. La carte montrant les zones de vent et de neige du pays concerné peut être affichée en cliquant sur les boutons de l'information. La zone correspondante peut alors être définie par double clic. Les cas de charge sont présentés graphiquement afin que vous puissiez vérifier les charges. Le chargement manuel des spécifications est également possible. Selon les charges générées, RF-TIMBER Frame crée automatiquement les combinaisons pour l'état limite ultime, l'état limite de service et la protection incendie en arrière-plan. Par le module additionnel RF-COMBI, vous pouvez analyser les combinaisons générées et si nécessaire, les ajuster par des paramètres définis par l'utilisateur.

  3. Calcul aux éléments finis

    Vérification

    Les paramètres de calcul suivants peuvent être définies :

    • Conceptions à être effectuées :
      • Décision si toutefois les efforts d'appui et les déformations sont affichés ou pas
      • Ajustement des valeurs limites recommandées pour les analyses de déformation
      • Définition libre des paramètres pour la protection incendie conçue selon la méthode simplifiée
      • Augmentation des rigidités de flexion pour les déformations de platine d'about en flexion
    La séparation des cas de conception permet une analyse flexible des actions spécifiques ainsi que pour les contrôles de stabilité. Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.
  4. 2.3 Vérification par barre

    Résultats

    Consécutivement à la conception, RX-TIMBER Frame affiche toutes les conceptions réalisées, y compris toutes les valeurs intermédiaires requises dans les tableaux clairement disposés, triés selon différents critères. Comme le programme affiche même les valeurs intermédiaires en détail, la transparence pour toutes les conceptions est assurée. En outre, il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. RF-TIMBER Frame peut présenter les déformations ainsi que les efforts internes individuels.

    Les conceptions incluant les détails de conception et les diagrammes résultants sélectionnés peuvent être intégrées dans le rapport d'impression, ce qui garantit une documentation clairement structurée. Le rapport d'impression peut être complété par des graphiques, des descriptions, des plans etc. En outre, il est possible de définir individuellement lesquelles les données de calcul doivent apparaître dans le rapport d'impression.
