RX-TIMBER Purlin

Logiciel de calcul de structures en bois

  • Structure bois - Gare Crossrail de Canary Wharf, Londres

Vérification des pannes couplées et des poutres continues

Newsletter

Recevez régulièrement des informations telles que nos actualités, conseils pratiques, événements, offres et bons d'achat.

Le module autonome RX-TIMBER Purlin conçoit les poutres pour les états limites ultime et de service ainsi que pour la résistance au feu selon EN 1995-1-1:2010-12/NA:2013-08 (EC5) et DIN 1052:2008-12.

En plus de la génération précise et automatique effectuée des charges y compris des combinaisons correspondantes des cas appropriés, RX-TIMBER Purlin détermine les éléments de couplage requis dans la zone de couplage.

  1. Fonctionnalités

    • Vérification des types géométriques suivants:
      • Poutres à travée simple avec ou sans porte-à-faux
      • Poutres continues avec ou sans porte-à-faux
      • Système de poutres articulées (poutres Gerber) avec et sans porte-à-faux
    • Génération automatique des charges de vent et de neige
    • Création automatique des combinaisons requises pour l'état limite ultime et de service, ainsi que pour la vérification de la résistance au feu
    • Les Annexes nationales suivantes sont disponibles pour le calcul selon EC 5 (EN 1995):
      • Deutschland DIN EN 1995-1-1/NA: 2013-08 (Allemagne)
      • NBN EN 1995-1-1/ANB: 2012-07 (Belgique)
      • DK EN 1995-1-1/NA: 2011-12 (Danemark)
      • SFS EN 1995-1-1/NA: 2007-11 (Finlande)
      • NF EN 1995-1-1/NA: 2010-05 (France)
      • UNI EN 1995-1-1/NA: 2010-09 (Italie)
      • NEN EN 1995-1-1/NB: 2007-11 (Pays-Bas)
      • ÖNORM B 1995-1-1: 2015-06 (Autriche)
      • PN EN 1995-1-1/NA: 2010-09 (Pologne)
      • SS EN 1995-1-1 (Suède)
      • STN EN 1995-1-1/NA: 2008-12 (Slovaquie)
      • SIST EN 1995-1-1/A101: 2006-03 (Slovénie)
      • CSN EN 1995-1-1: 2007-09 (République tchèque)
      • BS EN 1995-1-1/NA: 2009-10 (Royaume-Uni)
    • Considération des options d'optimisation selon les spécifications de l'utilisateur selon la norme correspondante:
      • Réduction de la force de cisaillement des charges individuelles près de l'appui
      • Réduction de la force de cisaillement lors de l'introduction de la charge au point supérieur de la section
      • Redistribution des moments dans la zone de support
      • Réduction de la contrainte de torsion par la saisie d'un moment personnalisé
      • Augmentation des rigidités de flexion pour les déformations flexibles à extrémités
    • Entrée géométrique simple avec des graphiques illustratifs
    • Bibliothèque de matériaux étendue pour les deux normes
    • Extension optionnelle de la bibliothèque de matériaux par d'autres matériaux
    • Bibliothèque exhaustive de charges permanentes
    • Attribution du cadre aux classes de service et spécification des catégories de classes de service
    • Détermination des ratios de calcul, des forces d'appui et des déformations
    • Icône d'information indiquant la réussite ou l'échec d'une vérification
    • Échelles de référence de couleur dans les tableaux de résultats
    • Export direct des données dans MS Excel
    • Langues du programme: Anglais, Allemand, Tchèque, Italien, Espagnol, Français, Portugais, Polonais, Chinois, Néerlandais et Russe
    • Rapport d'impression vérifiable incluant toutes les vérifications. Le rapport d'impression est disponible dans de nombreuses langues, par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois ou néerlandais.
    • Importation directe de fichiers stp depuis divers programmes de CAO

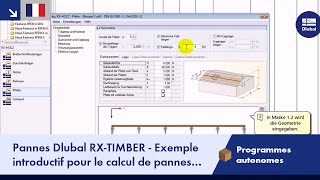

  2. Entrée

    Différentes options sont disponibles pour la modélisation de poutre. Un type de toiture détermine l'emplacement exact des pannes pour la génération de vent et de neige.

    Deux types de poutres sont disponibles: poutre continue et panne. Si vous sélectionnez la poutre continue, vous pouvez définir plusieurs conditions d'articulation pour la poutre. Si vous sélectionnez la panne, il n'est pas possible de modifier les conditions d'articulation. Dans ce cas, le calcul considère une double section dans la zone de couplage. Plusieurs éléments de couplage sont disponibles dans les paramètres de panne:

    • Clous (pré-alésés/non pré-alésés)
    • Connecteurs à anneaux et plaques
    • Connexion vissée avec système de fixation WT de SFS intec
    • Définition personnalisée par la résistance caractéristique

    La catégorie de bois pertinente du matériau peut être sélectionnée dans la bibliothèque de matériaux. Toutes les catégories de bois lamellé-collé, de feuillus et de résineux précisées dans l'EC 5 sont disponibles. Il est en outre possible de générer une classe de résistance avec des propriétés de matériau personnalisées afin d'élargir la bibliothèque. Des charges permanentes (telles qu'une structure de toiture, par exemple) peuvent également être entrées à l'aide de la bibliothèque de matériaux complète et extensible.

    Les générateurs intégrés à RX-TIMBER Purlin permettent de générer facilement différents cas de charge de vent et de neige. La carte des zones de vent et de neige du pays concerné s'affiche en cliquant sur les boutons d'information. La zone correspondante peut être sélectionnée en double-cliquant. Les cas de charge peuvent être contrôlés graphiquement.

    Cependant, vous pouvez également entrer les spécifications de charge manuellement. En fonction des charges générées, le programme crée automatiquement des combinaisons pour l'état limite ultime et de service, ainsi que pour la vérification de la résistance au feu en arrière-plan.

  3. Vérification

    Lors de la conception de la résistance de la section, RX-TIMBER Purlin analyse la traction et la compression le long du grain, la flexion, la flexion en traction/compression, ainsi que le cisaillement du à l'effort de cisaillement avec et sans torsion. Les analyses sont réalisées avec des valeurs de conception des contraintes. Pour la conception d'éléments structuraux présentant un risque pour le flambement et le déversement, le programme considère la compression axiale, la flexion avec et sans effort de compression ainsi que la flexion et la traction.

    En outre, la déviation dans les situations de conception caractéristiques et quasi-permanentes est déterminée pour les travées et les porte-à-faux internes. La séparation des cas de conception permet une analyse flexible d'actions spécifiques même pour les contrôles individuels de stabilité. Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.

  4. Résultats

    Après le calcul, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés, triés selon différents critères. Le programme affichant les valeurs intermédiaires en détail, la transparence de toutes les vérifications est assurée. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent être affichés ici.

    Les vérifications aux états limites sont représentées sur les barres et les éléments de fixation correspondants. Ainsi, il est possible de retrouver chaque valeur déterminée pour le calcul. Les vérifications avec les détails de vérification et les diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression pour fournir une documentation clairement organisée. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. Il est en outre possible de sélectionner les données de calcul à couvrir pour l'impression.
