FAQ 002379 IT

3. settembre 2019

Modellazione | Struttura RFEM RSTAB SHAPE-THIN

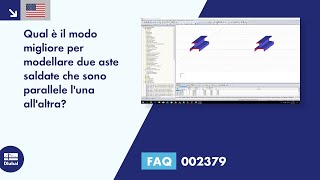

Qual è il modo migliore per modellare due travi saldate parallele l'una all'altra?

Risposta

Le seguenti opzioni sono disponibili per la modellazione di due barre saldate parallele tra loro (figura 1):


1) Collegamento delle due aste mediante aste rigide a specifiche distanze:

  • Divisione delle aste alle distanze specifiche: Fare clic con il pulsante destro del mouse sulle aste corrispondenti → "Dividi asta"
  • Connessione di nodi appena creati mediante aste rigide


2) Scomposizione di un'asta in una superficie (possibile solo in RFEM):

  • Fare clic con il pulsante destro del mouse su una delle aste → "Genera superfici dall'asta"
  • Spostamento dell'altra asta in un piano delle superfici appena create in modo che la linea dell'asta spostata sia integrata nella superficie corrispondente (controllare: Finestra di dialogo "Modifica superficie" → scheda "Integrata"
  • Definizione dell'eccentricità dell'asta in modo che la posizione originale sia ripristinata ("Modifica asta" → scheda "Impostazioni" → "Nuova eccentricità dell'asta" → qui in pratica: "Offset relativo")
  • Se l'asta che è stata suddivisa in superfici è progettata in un modulo aggiuntivo, si può semplicemente definire una trave del risultato qui


3) Utilizzare il singolo programma SHAPE-THIN per modellare e progettare le singole sezioni trasversali

Parole chiave

Parallelamente Saldato Raddoppia Membri
