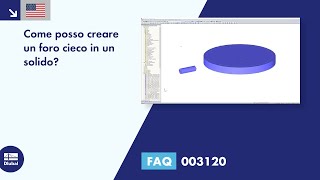

Come posso creare un buco cieco in un solido?

Risposta

In RFEM, è possibile creare un foro cieco in un solido tramite un'intersezione solida.

La conversione richiede due solidi validi. Un solido rappresenta il componente strutturale da perforare e l'altro solido rappresenta un trapano semplificato. Il volume della punta semplificato dovrebbe essere costituito da un gambo cilindrico con una punta conica applicata. Il diametro del gambo deve essere modellato con il diametro del foro cieco e la lunghezza del gambo è maggiore della profondità del foro cieco.

Per l'intersezione, il solido del trapano riferito al solido da forare dovrebbe essere collocato nella posizione del foro cieco pianificato. È importante che il solido del trapano sporga leggermente al di sopra del volume della base. Quindi, selezionare entrambi i solidi e, nel menu di scelta rapida, selezionare l'opzione "Nuovo composto solido". Specificando quale Solid B (un solido di perforazione) deve essere sottratto da Solid A (un solido da perforare) e attivando l'opzione "Solid B as hole", il programma disattiva entrambi i solidi iniziali e crea un nuovo composto solido. Questo solido rappresenta il solido con un foro cieco e dipende in modo intelligente dalle specifiche geometriche di entrambi i solidi iniziali.




Parole chiave

Solido Intersezione Trapano
