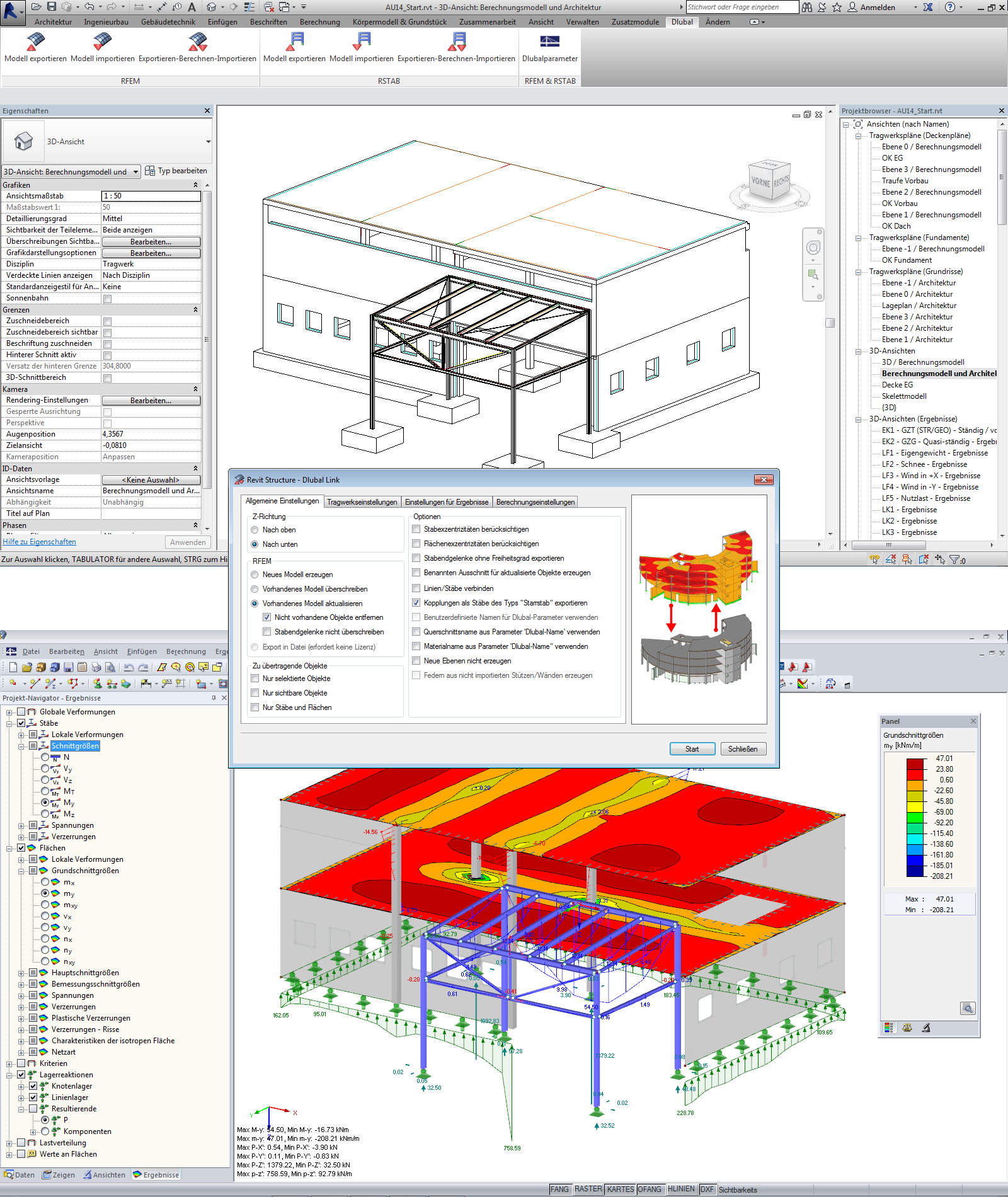

Sopra: modello BIM con oggetti strutturali integrati in Autodesk Revit Structure. Centro: finestra di dialogo di controllo per il trasferimento del modello di analisi da Revit Structure a RFEM. In basso: modello di analisi calcolato in RFEM
Vantaggio BIM: in Revit, la posizione delle linee di sistema e dei nodi FE dei componenti strutturali può già essere definita nel modello fisico. Questo modello può essere importato direttamente in RFEM.
Differenze nel modello BIM e nel modello strutturale: la trave trasversale descrive un componente strutturale fisico. Nel modello di analisi strutturale, diventa cinque elementi analitici o il mesh-linker FEM deve essere in grado di riconoscere i nodi che giacciono sulla linea di trave per la loro mesh di conseguenza.
Differenze tra il modello BIM e il modello strutturale: collegamento di una colonna tramite tre nodi e elementi orizzontali rigidi delle aste su una parete

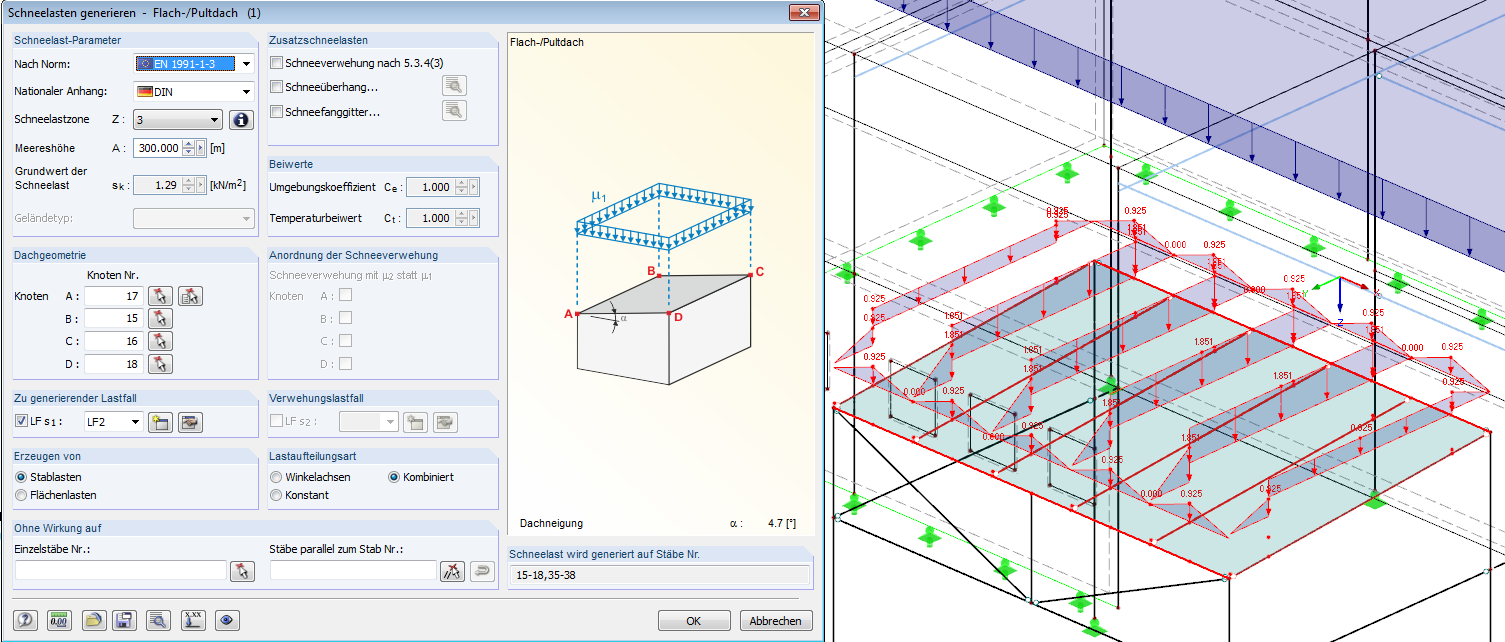

Oggetto di analisi strutturale "Carico da neve" in RFEM: non può essere rappresentato in modo identico nel software o nell'interfaccia BIM, ad esempio IFC Structural Analysis View. L'intelligenza dell'oggetto viene persa se viene risolta in linea e carichi trapezoidali senza riferimento alla zona di carico della neve.
BIM
IFC come standard internazionale per lo scambio di dati. Per la pianificazione strutturale, i dati della "Vista di analisi strutturale" devono essere scritti.
Sopra: modello BIM con oggetti strutturali integrati in Autodesk Revit Structure. Centro: finestra di dialogo di controllo per il trasferimento del modello di analisi da Revit Structure a RFEM. In basso: modello di analisi calcolato in RFEM
Vantaggio BIM: in Revit, la posizione delle linee di sistema e dei nodi FE dei componenti strutturali può già essere definita nel modello fisico. Questo modello può essere importato direttamente in RFEM.
Differenze nel modello BIM e nel modello strutturale: la trave trasversale descrive un componente strutturale fisico. Nel modello di analisi strutturale, diventa cinque elementi analitici o il mesh-linker FEM deve essere in grado di riconoscere i nodi che giacciono sulla linea di trave per la loro mesh di conseguenza.
Differenze tra il modello BIM e il modello strutturale: collegamento di una colonna tramite tre nodi e elementi orizzontali rigidi delle aste su una parete
Oggetto di analisi strutturale "Carico da neve" in RFEM: non può essere rappresentato in modo identico nel software o nell'interfaccia BIM, ad esempio IFC Structural Analysis View. L'intelligenza dell'oggetto viene persa se viene risolta in linea e carichi trapezoidali senza riferimento alla zona di carico della neve.
BIM

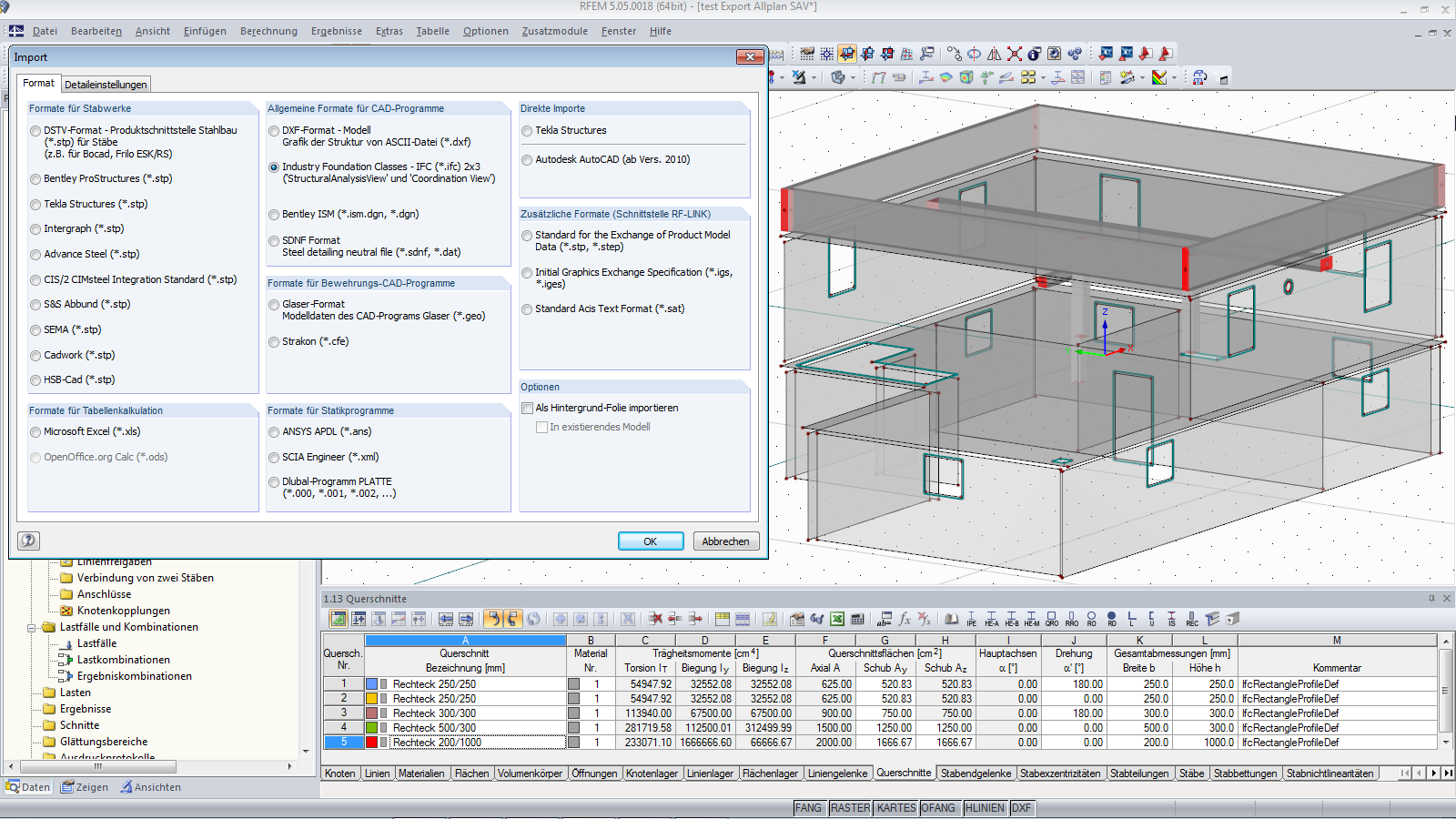

IFC come standard internazionale per lo scambio di dati. Per la pianificazione strutturale, i dati della "Vista di analisi strutturale" devono essere scritti.
2024-05-30
010073

Oben: BIM-Modell mit integrierten Statikobjekten in Autodesk Revit Structure. Mitte: Steuerungsdialog zur Übergabe des Analysemodells von Revit Structure an RFEM. Unten: Berechnetes Analysemodell in RFEM

Sopra: modello BIM con oggetti strutturali integrati in Autodesk Revit Structure. Centro: finestra di dialogo di controllo per il trasferimento del modello di analisi da Revit Structure a RFEM. In basso: modello di analisi calcolato in RFEM
Usato in
2024-05-30
010074
BIM-Vorteil: Lage der Systemlinien und FE-Knoten tragender Bauteile lassen sich bei Revit bereits im physikalischen Modell definieren. Dieses Modell kann direkt in RFEM importiert werden
Vantaggio BIM: in Revit, la posizione delle linee di sistema e dei nodi FE dei componenti strutturali può già essere definita nel modello fisico. Questo modello può essere importato direttamente in RFEM.
Usato in
2024-05-30
010075
Unterschiede im BIM-Modell und Statikmodell: Querträger beschreibt ein physikalisches Bauteil. Im Statikmodell werden daraus entweder fünf analytische Stäbe oder der FEM-Vernetzer muss die auf der Trägerlinie liegenden Knoten erkennen und entsprechend vernetzen können
Differenze nel modello BIM e nel modello strutturale: la trave trasversale descrive un componente strutturale fisico. Nel modello di analisi strutturale, diventa cinque elementi analitici o il mesh-linker FEM deve essere in grado di riconoscere i nodi che giacciono sulla linea di trave per la loro mesh di conseguenza.
Usato in
2024-05-30
010076
Unterschiede im BIM-Modell und Statikmodell: Anschluss einer Stütze über drei Knoten und horizontale, starre Stabelemente an einer Wandscheibe
Differenze tra il modello BIM e il modello strutturale: collegamento di una colonna tramite tre nodi e elementi orizzontali rigidi delle aste su una parete
Usato in
2024-05-30
010077
Statikobjekt "Schneelast" in RFEM: Kann in BIM-Software oder Schnittstelle, zum Beispiel IFC Structural Analysis View, nicht identisch abgebildet werden. Intelligenz des Objektes geht verloren, wenn es in Linien- und Trapezlasten ohne Bezug zu Schneelastzone aufgelöst wird
Oggetto di analisi strutturale "Carico da neve" in RFEM: non può essere rappresentato in modo identico nel software o nell'interfaccia BIM, ad esempio IFC Structural Analysis View. L'intelligenza dell'oggetto viene persa se viene risolta in linea e carichi trapezoidali senza riferimento alla zona di carico della neve.
Usato in
2024-05-30
010078

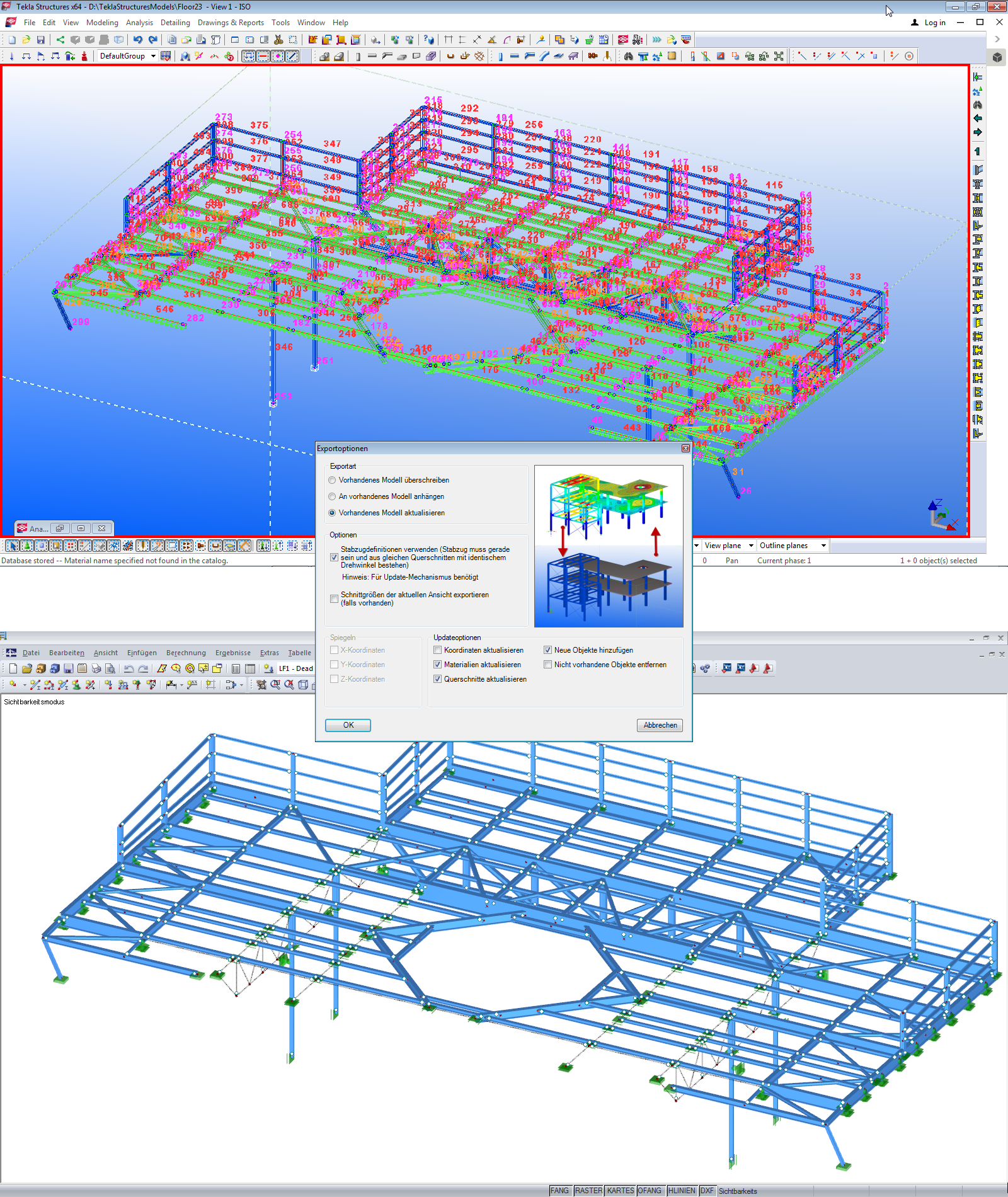

Building Information Modeling (BIM) | Datenaustausch zwischen RFEM/RSTAB und Tekla
