2024-05-30
022955

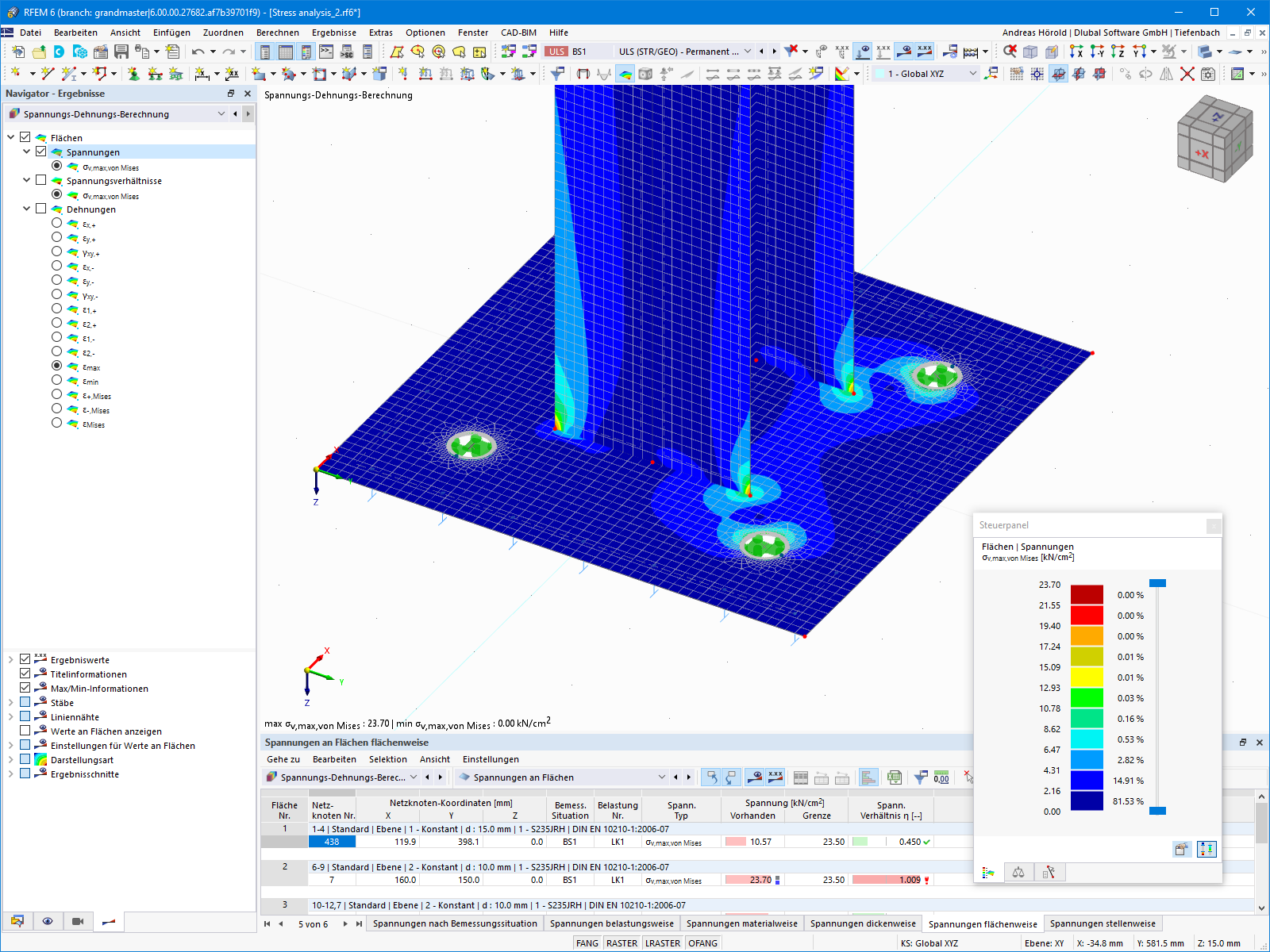

Visualizzazione grafica e tabellare delle tensioni

Calcolo delle tensioni grafico e tabellare nel componente aggiuntivo di RFEM 6.
La rappresentazione mostra il calcolo delle tensioni grafico e tabellare nel componente aggiuntivo di RFEM 6 "Analisi tensioni-deformazioni". Le tensioni esistenti vengono confrontate con le tensioni limite. L'analisi include le tensioni massime dei solidi, delle superfici o gruppi di superfici e delle aste o gruppi di aste. È inclusa un'ottimizzazione automatica delle sezioni trasversali e degli spessori.
Usato in
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 26
Numero di linee 29
Numero di aste 0
Numero di superfici 7
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 2
Nr. di combinazioni di risultati 0
Peso totale 0,098 t
Dimensioni (metriche) 0,500 x 1,000 x 0,500 m
Dimensioni (imperiali) 1.64 x 3.28 x 1.64 feet
2024-05-30
022954
Verifica tensione-deformazione e deformazione delle superfici
Visualizzazione dei risultati di un'analisi tensioni-deformazioni con visualizzazione delle deformazioni di superficie in un'analisi tecnica.
La rappresentazione si concentra sulla visualizzazione delle tensioni e delle deformazioni nell'ambito di un calcolo tensione-deformazione. Questa analisi consente di valutare le tensioni presenti nei componenti strutturali e di confrontarle con le tensioni limite definite. La colorazione evidenzia le diverse condizioni di tensione, permettendo una valutazione dettagliata. La funzione fa parte di RFEM 6, un potente strumento di analisi agli elementi finiti per l'analisi statica e dinamica.
Usato in
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 28
Numero di linee 20
Numero di aste 0
Numero di superfici 3
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 0
Peso totale 0,128 t
Dimensioni (metriche) 3,000 x 0,242 x 0,200 m
Dimensioni (imperiali) 9.84 x 0.79 x 0.66 feet
