Analisi della Volta a botte con irrigidimento radiale

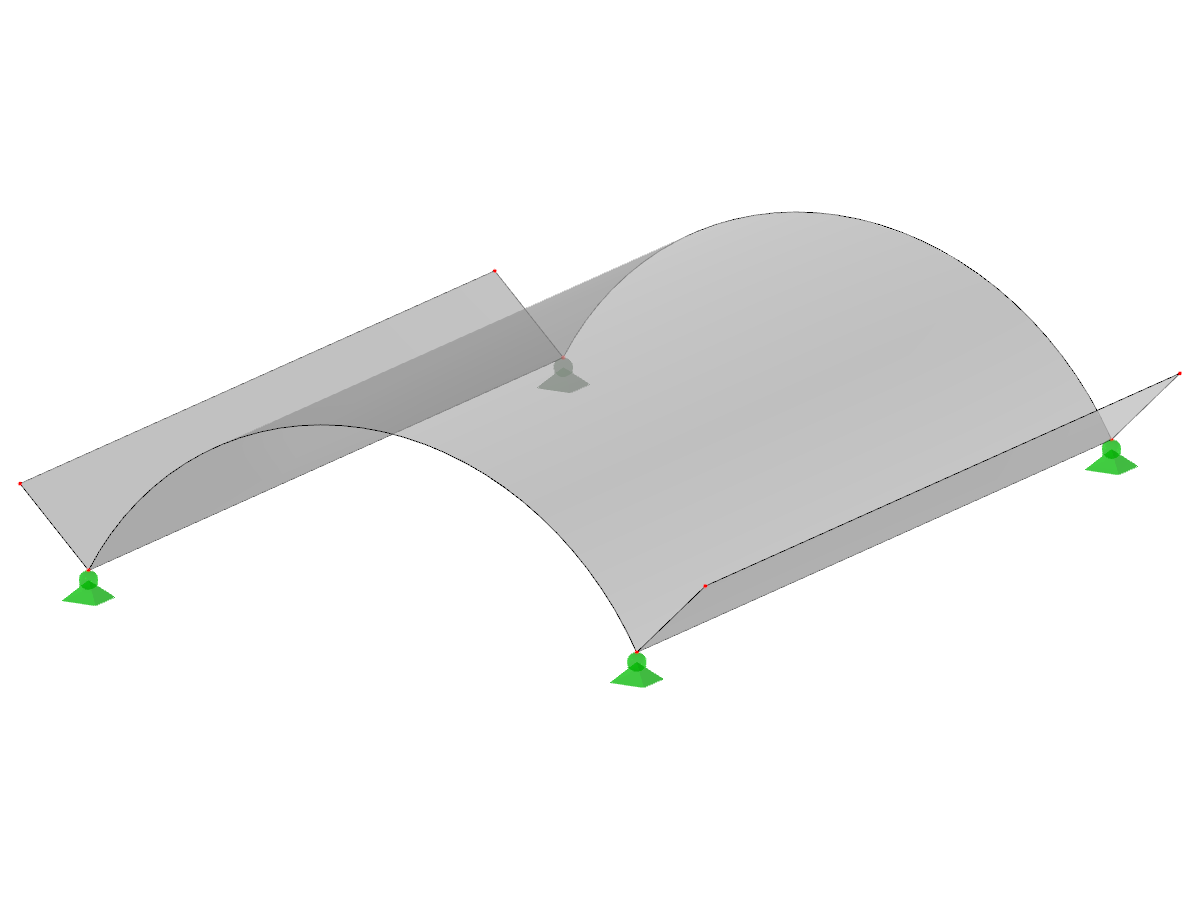

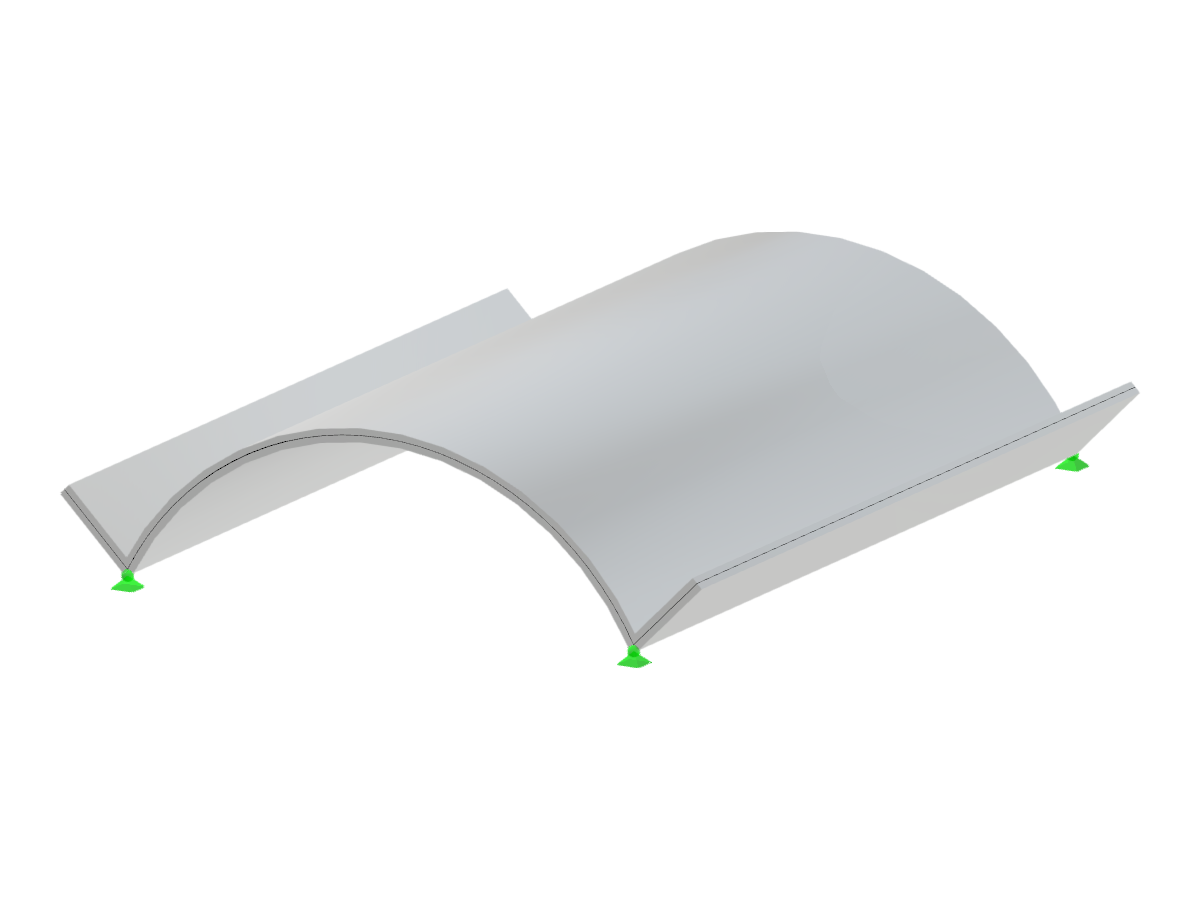

Struttura a volta a botte con forma semicilindrica e irrigidimenti radiali con dimensioni specificate.
L'immagine illustra una struttura a volta a botte caratterizzata da una forma semicilindrica e irrigidimenti radiali. I parametri geometrici sono dettagliati in termini di altezza e raggio. Gli irrigidimenti sono specificati da lunghezza, proiezione verticale e proiezione in pianta. Il progetto dimostra aspetti strutturali tecnici rilevanti per scopi ingegneristici.
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 8 |
| Numero di linee | 10 |
| Numero di aste | 0 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 9,471 t |
| Dimensioni (metriche) | 5.000 x 1.200 x 6.000 m |
| Dimensioni (imperiali) | 16.4 x 3.94 x 19.69 feet |
