Trave a sbalzo con profilo a I

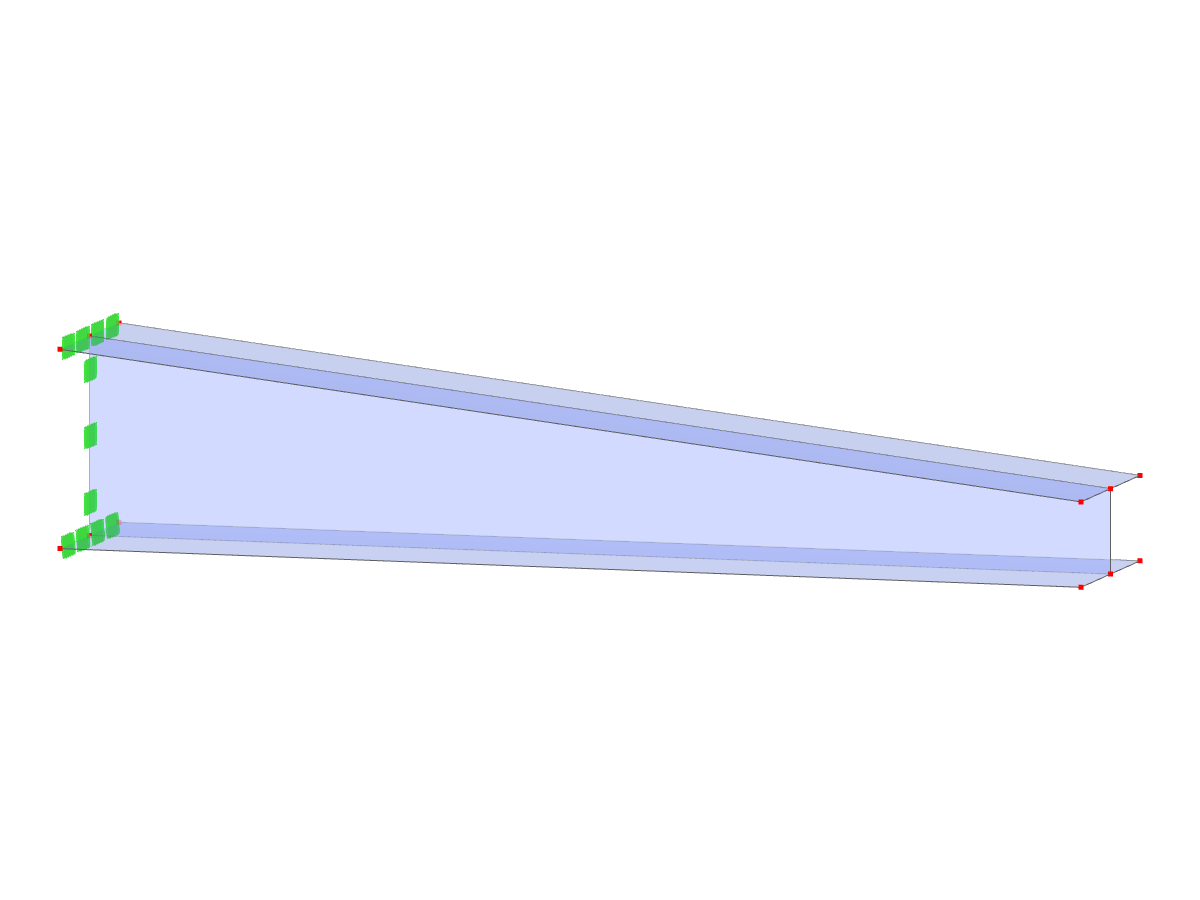

Trave a sbalzo creata utilizzando superfici con configurazione a profilo a I in un software di analisi strutturale.

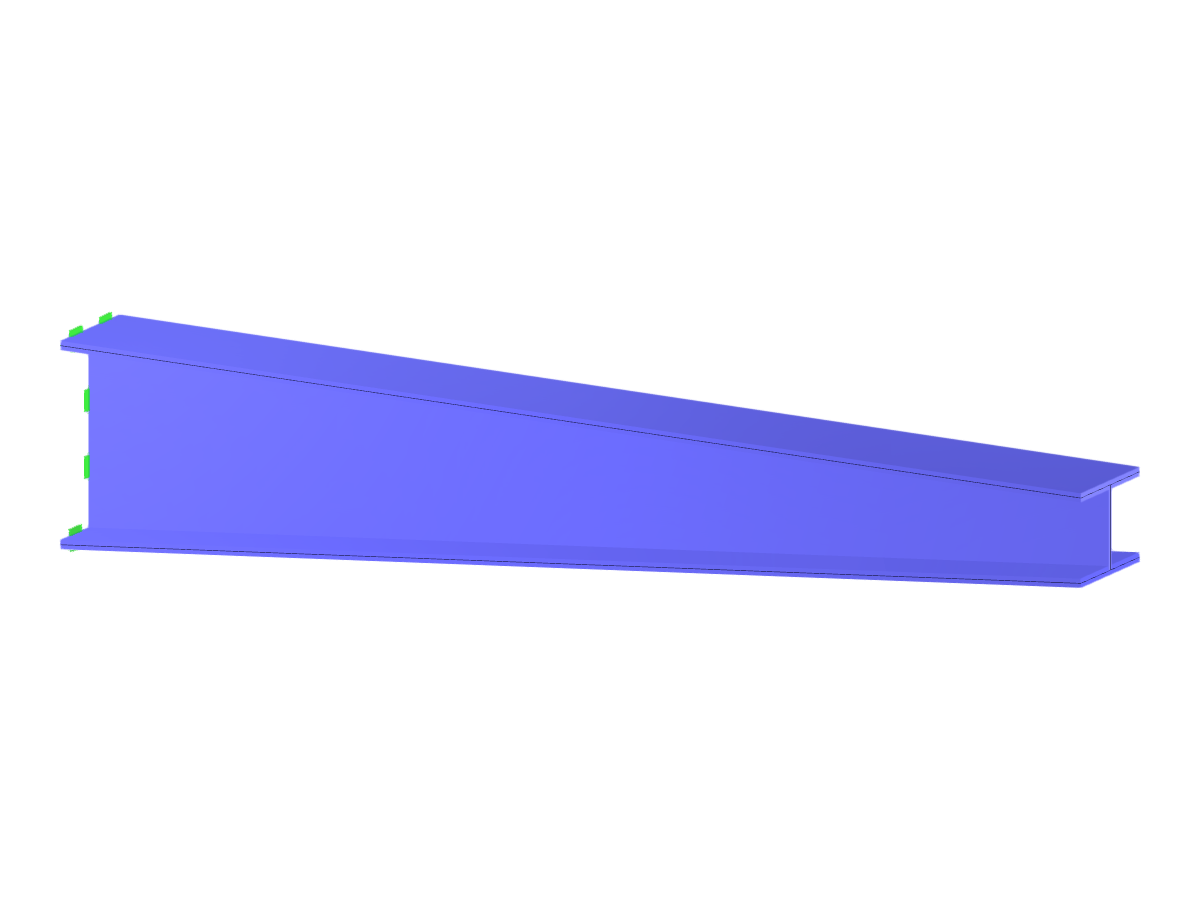

L'immagine mostra una trave a mensola progettata con un profilo a I creato utilizzando tecniche di modellazione superficiale. Il modello dimostra le proprietà strutturali e il comportamento della mensola in condizioni specifiche. Probabilmente evidenzia la distribuzione delle tensioni e i modelli di deformazione tipici di tale elemento strutturale. Non vengono forniti ulteriori dettagli contestuali o di sfondo all'interno dell'immagine stessa.
Usato in
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 12 |
| Numero di linee | 16 |
| Numero di aste | 0 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,140 t |
| Dimensioni (metriche) | 2,000 x 0,350 x 0,200 m |
| Dimensioni (imperiali) | 6.56 x 1.15 x 0.66 feet |
