Calcestruzzo Vano scala con Assistenza della Trave Centrale a Dente

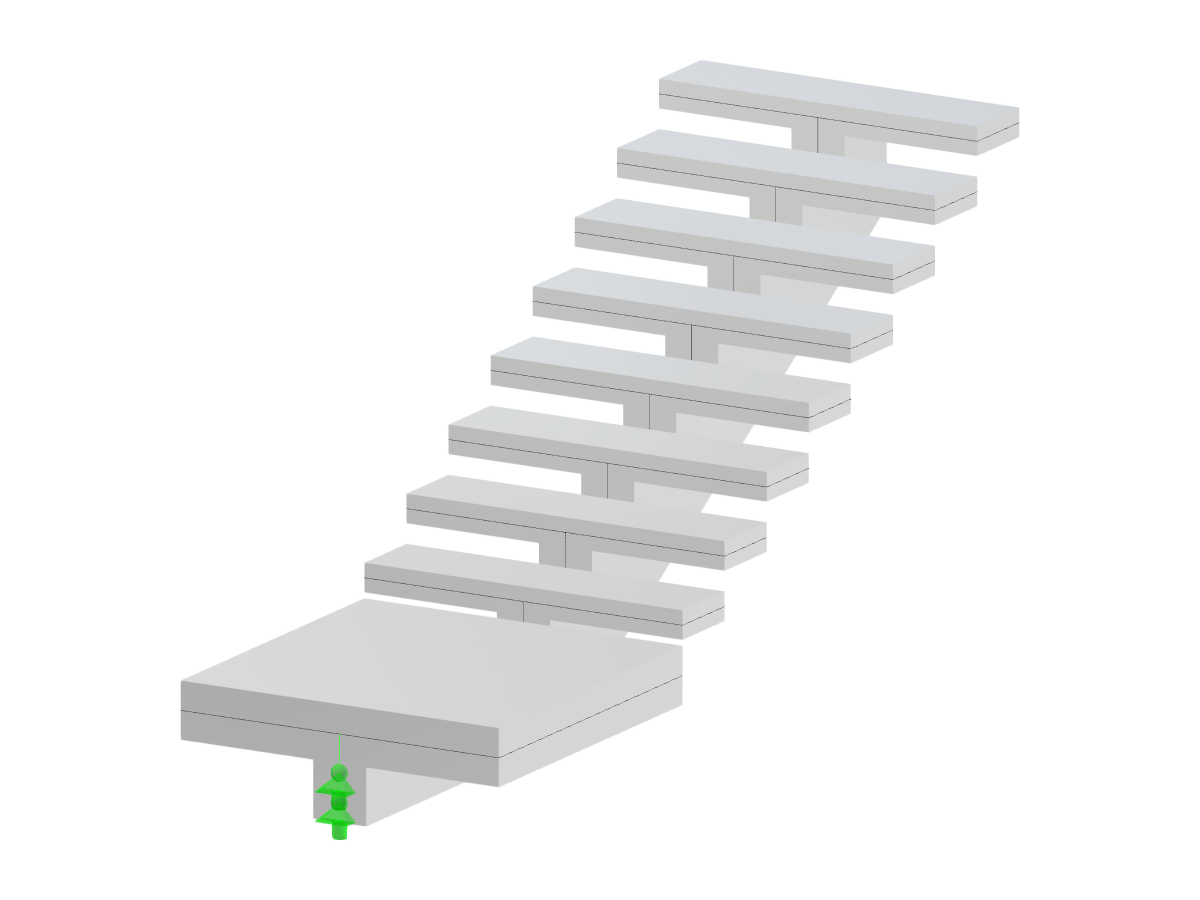

Scala monolitica a rampa unica con trave centrale a dorso per la stabilità.

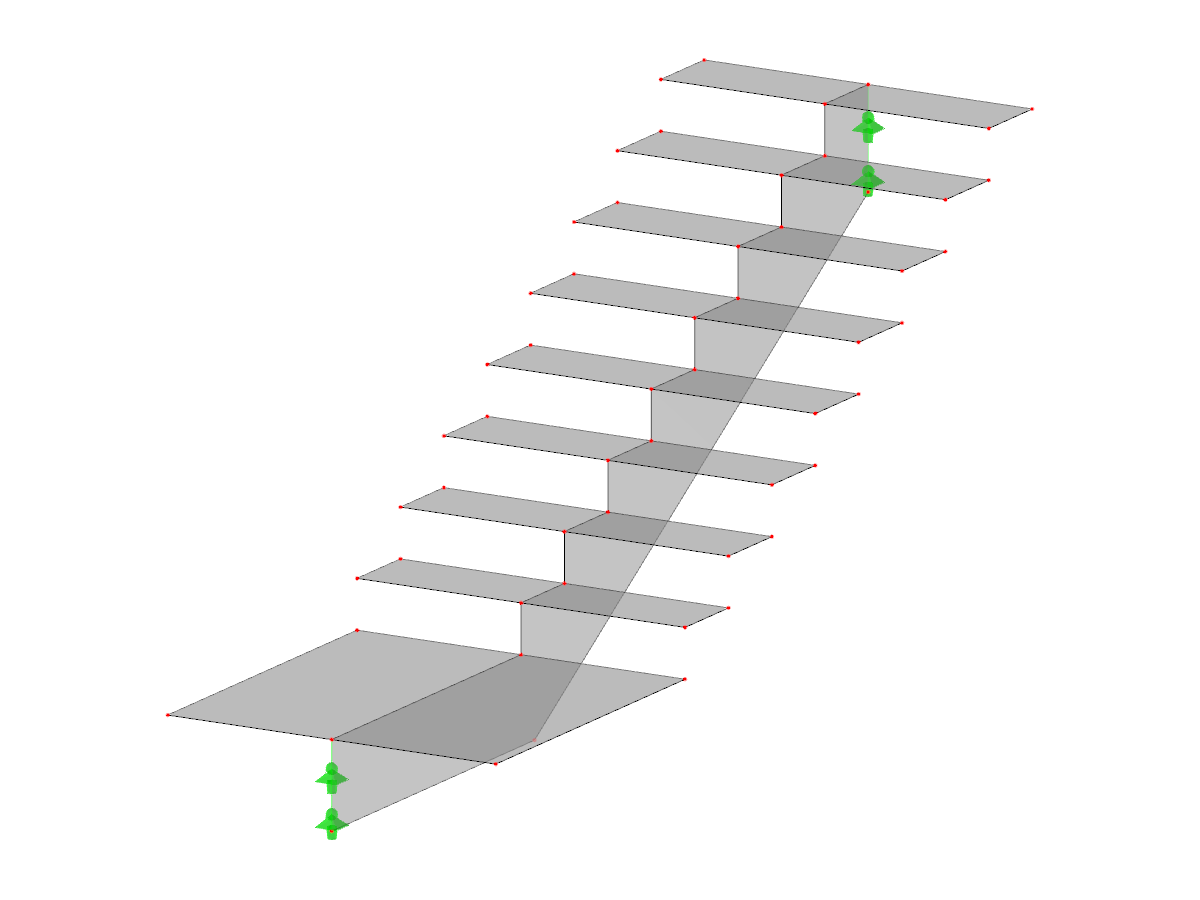

Viene mostrata una scala in calcestruzzo progettata come rampa singola sostenuta da una trave centrale a spina. La trave fornisce stabilità correndo sotto i gradini della scala e ancorandosi alla struttura circostante tramite tirafondi. Questo design sostiene in modo efficiente il carico e garantisce robustezza.
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 57 |
| Numero di linee | 57 |
| Numero di aste | 0 |
| Numero di superfici | 10 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,040 t |
| Dimensioni (metriche) | 1.200 x 1.660 x 3.400 m |
| Dimensioni (imperiali) | 3.94 x 5.45 x 11.15 feet |
