Collegamento della piastra di estremità bullonata non irrigidita

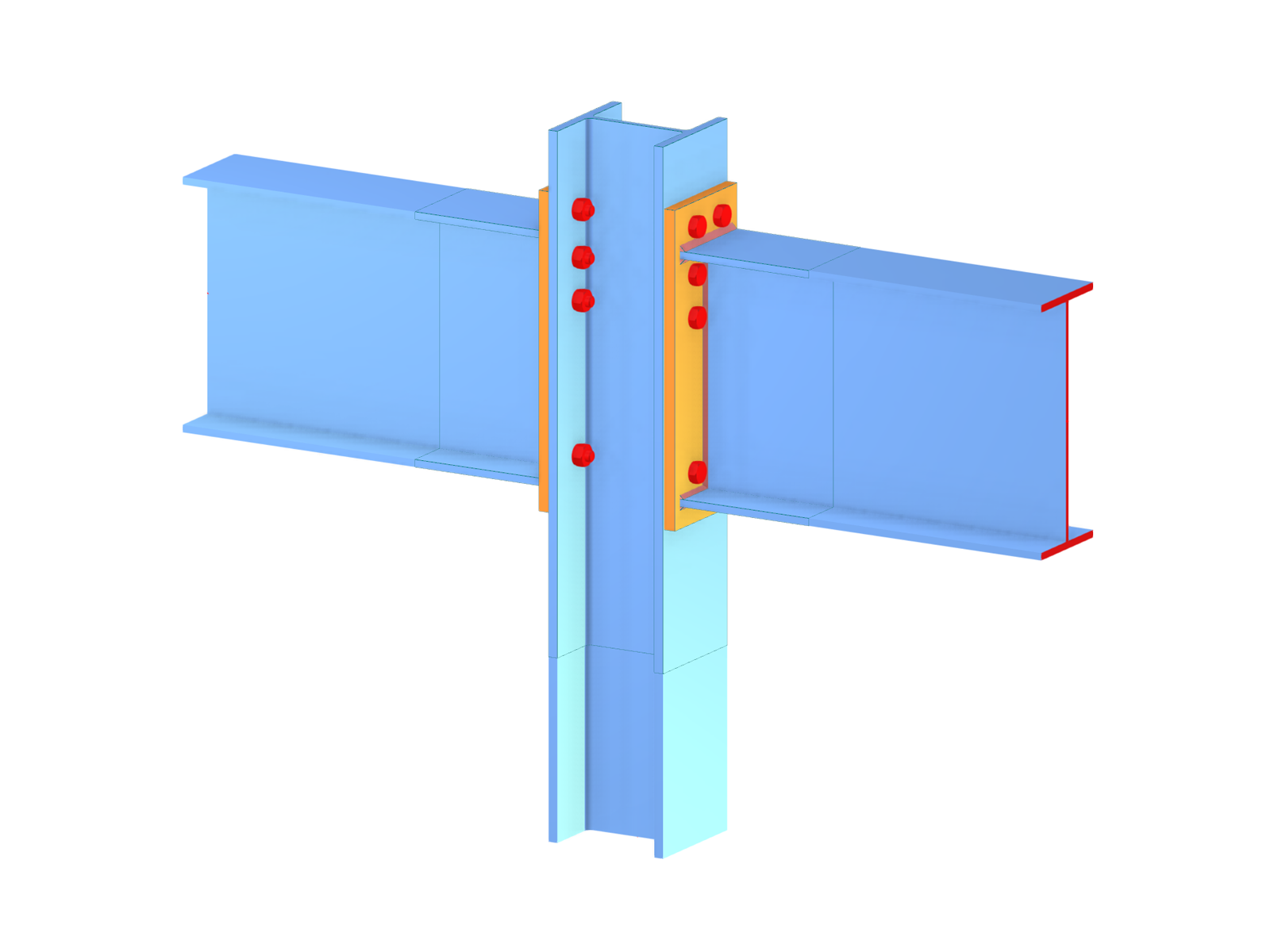

Modello 005595 | L'immagine mostra un collegamento con piastra di estremità imbullonata non irrigidita utilizzata in giunti in acciaio strutturale.
L'immagine illustra la costruzione e il montaggio di un collegamento con piastra di estremità imbullonata non irrigidita. Descrive la disposizione geometrica e le dimensioni rilevanti per la corretta formazione dell'unione in telai in acciaio strutturale. I collegamenti bullonati come questo sono fondamentali per il trasferimento dei carichi in edifici multipiano e strutture industriali. L'immagine dimostra la praticità e la semplicità della configurazione, significative per l'integrità strutturale.

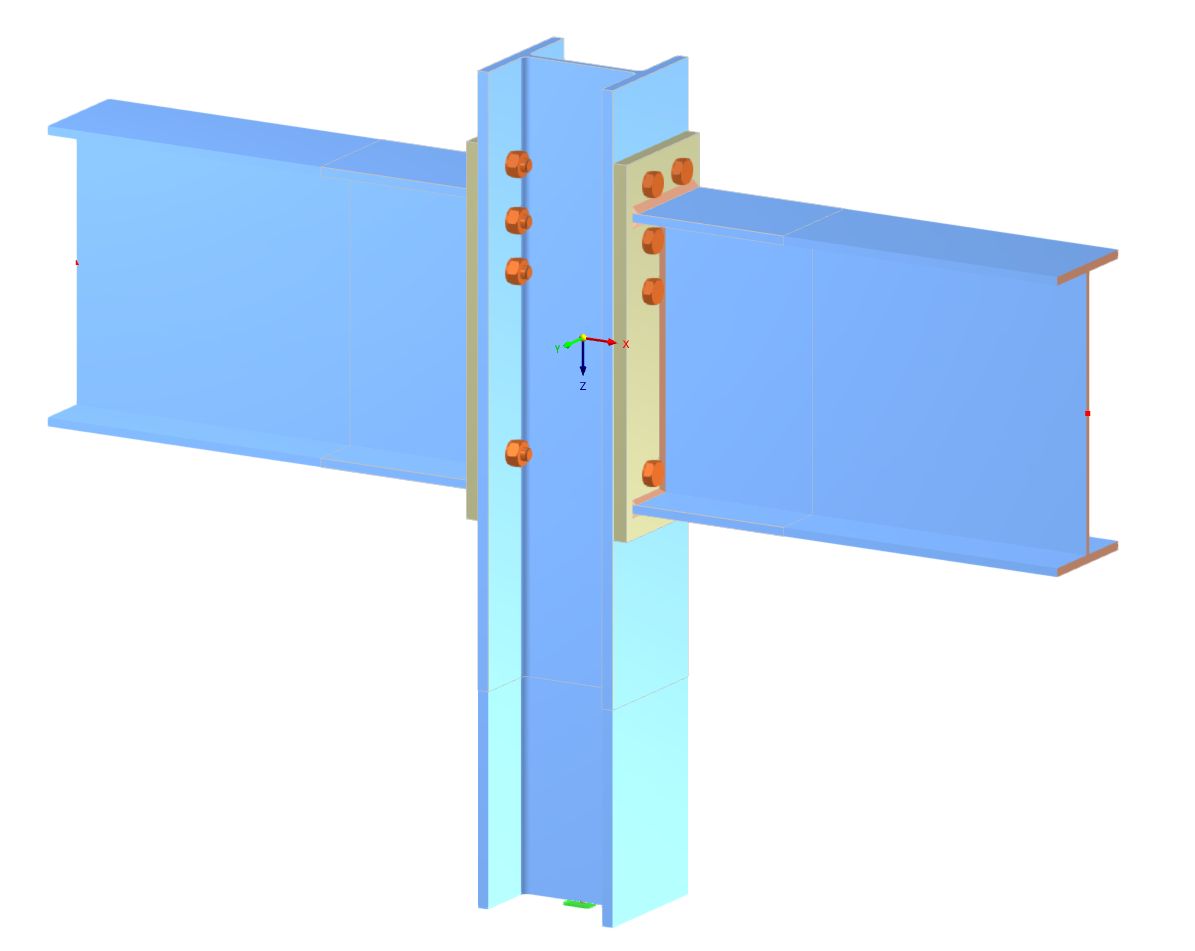

Modello 3D
Specifiche
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,144 t |
| Dimensioni (metriche) | 2,000 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 0 feet |
