Modello 005632 | Trave a sbalzo in acciaio per spostamento longitudinale della campata di un viadotto in calcestruzzo D35

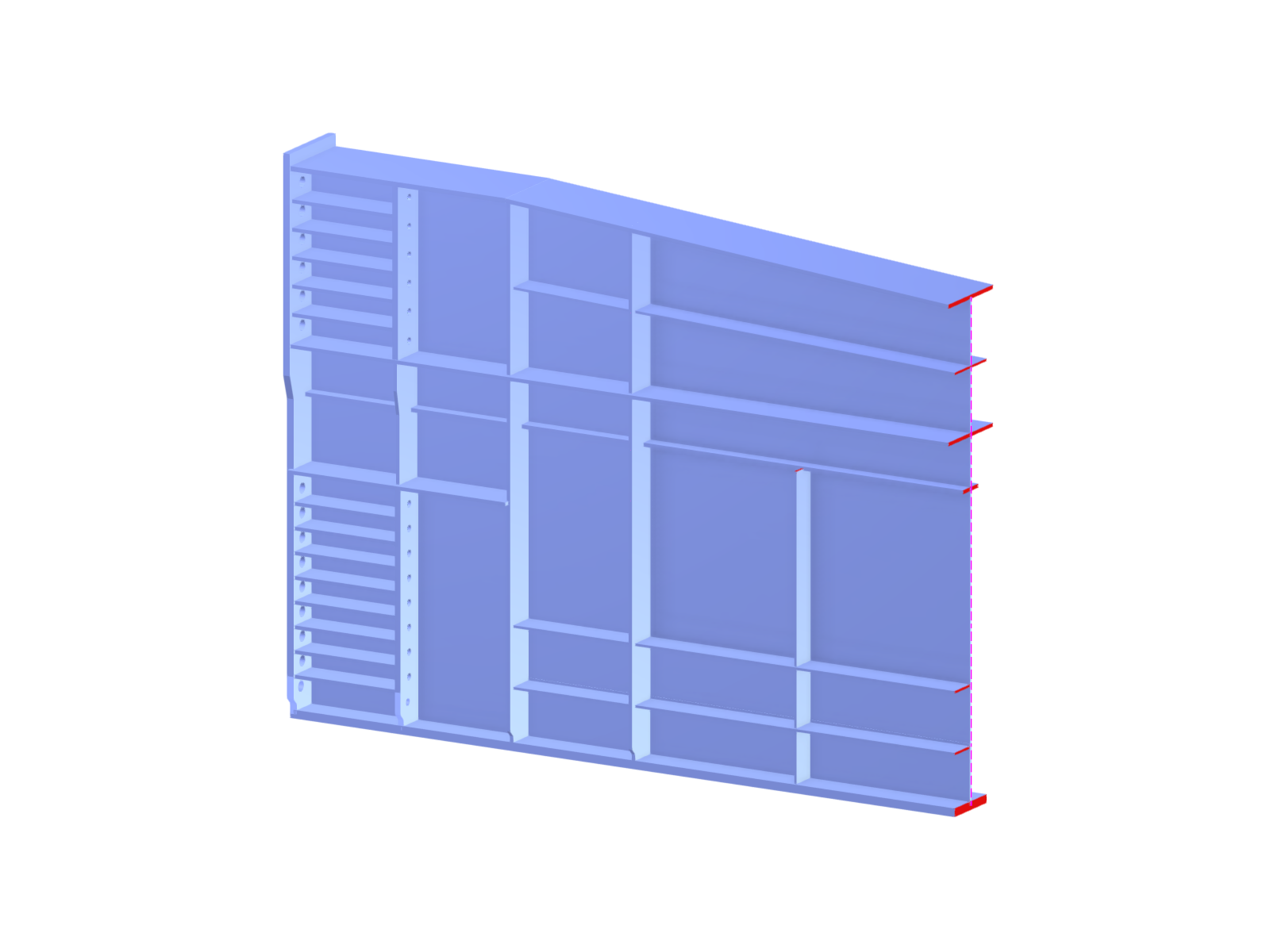

Il modello mostra la struttura di una trave di sporgenza telescopica in acciaio destinata alla spinta longitudinale di una trave scatolare in calcestruzzo nella sezione della galleria sull'autostrada D35. Questa trave è fondamentale per ottenere un posizionamento accurato della spalla del ponte durante la costruzione. Il design complessivo si concentra sulla stabilità e sull'accuratezza della spinta. Autori del modello strutturale: Ing. Petr Nečesal, Ing. David Marván, PIS PECHAL, s.r.o.
Usato in
Modello 3D
Non è possibile scaricare Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
Numero di nodi 376
Numero di linee 582
Numero di aste 42
Numero di superfici 131
Numero di solidi 0
Numero di casi di carico 3
Nr. di combinazioni di carico 2
Nr. di combinazioni di risultati 0
Peso totale 16,116 t
Dimensioni (metriche) 5,970 x 4,600 x 0,720 m
Dimensioni (imperiali) 19.59 x 15.09 x 2.36 feet
