Modello 005664 | Base di colonna con collegamento diagonale bullonato
Modello 005664 | Base di colonna con connessione diagonale bullonata

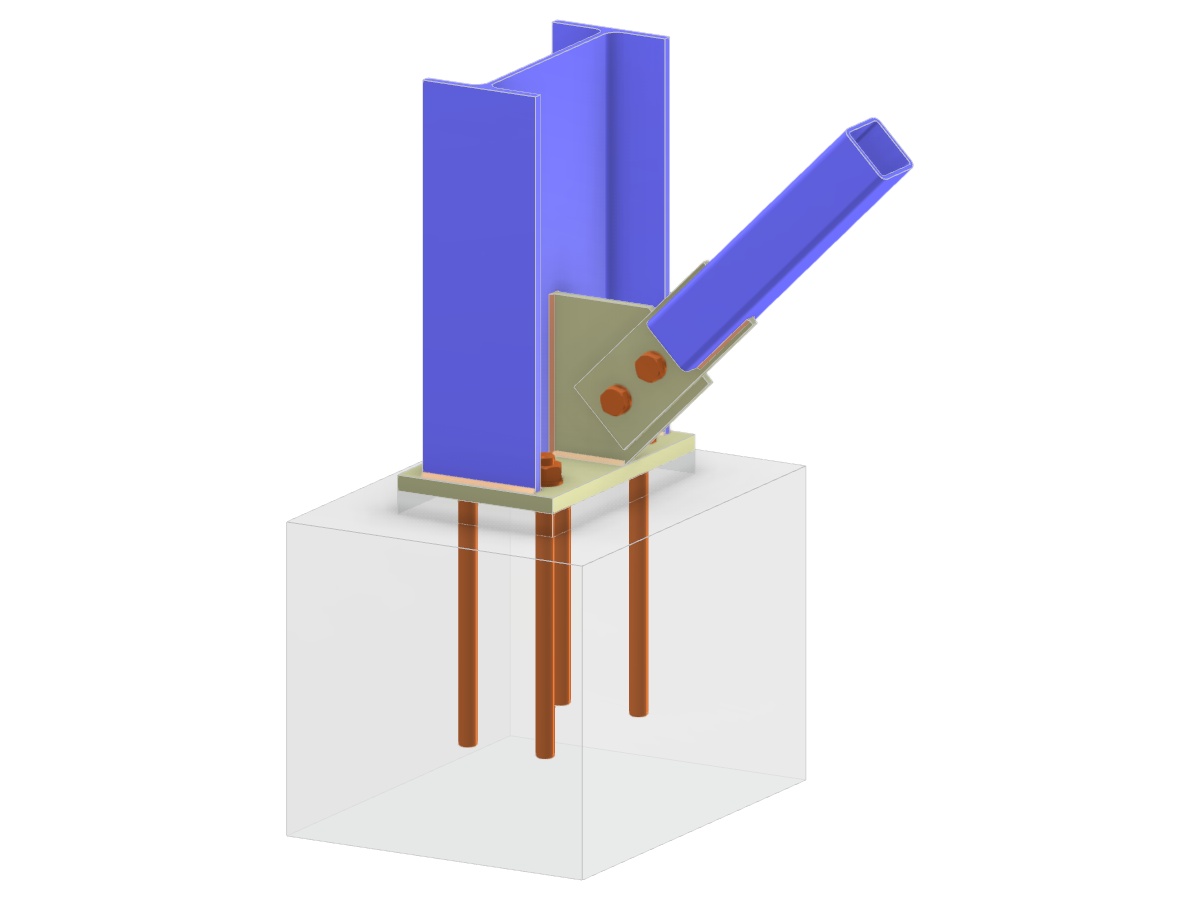

L'immagine raffigura un modello di ingegneria strutturale con attenzione ad una base di colonna con collegamenti diagonali bullonati. Presenta una colonna a sezione a T collegata ad una sezione cava rettangolare (RHS) diagonale alla tolaio della colonna. I componenti includono una piastra di base, una piastra di irrigidimento e una piastra di collegamento a incastro, il tutto ancorato saldamente. Questa configurazione rappresenta uno scenario di collegamento complesso nella progettazione di strutture in acciaio.
Modello 3D
Specifiche
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,065 t |
| Dimensioni (metriche) | 1,000 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
