Modello 005669 | Base di colonna con fazzoletto e collegamento diagonale bullonato

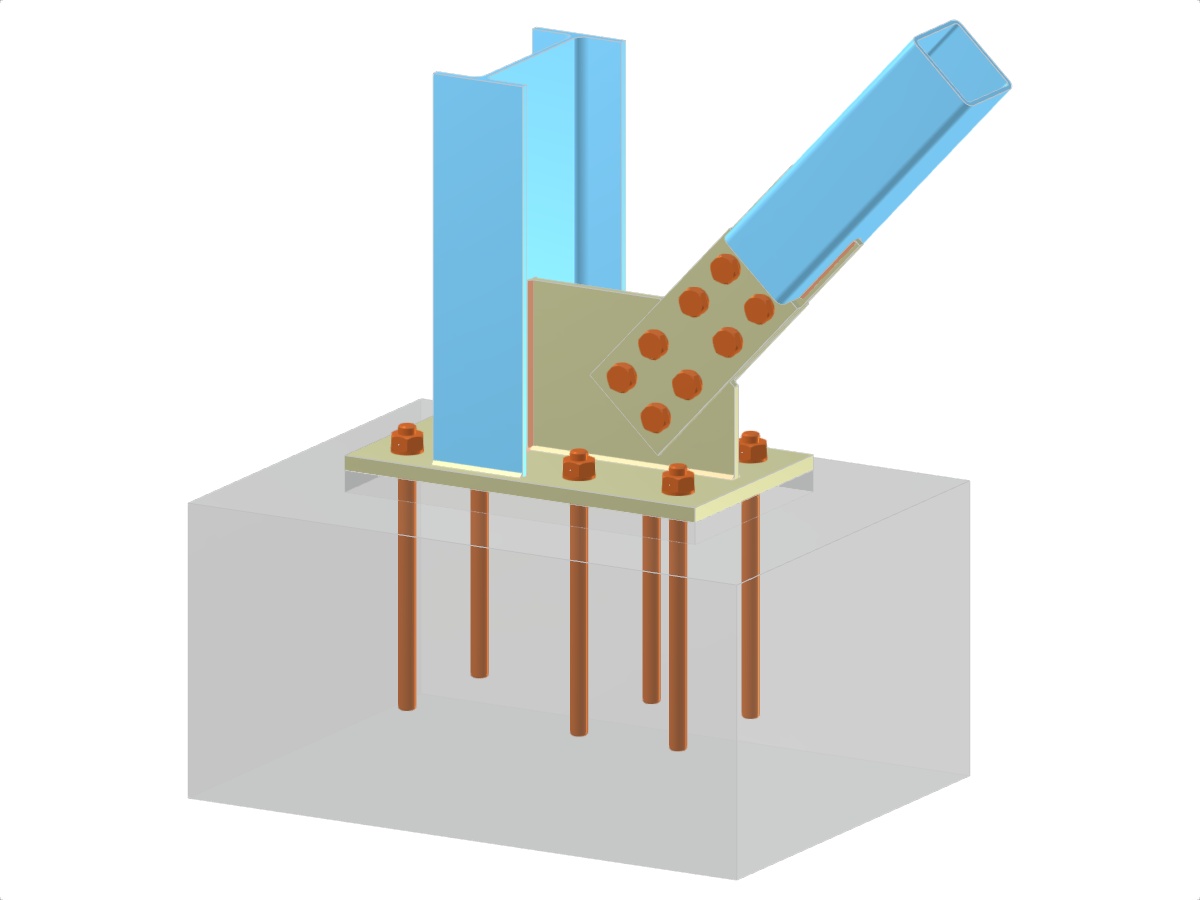

L'immagine mostra un modello strutturale che si concentra su una base di colonna con una colonna con sezione IPE. Include un RHS diagonale collegato all'anima della colonna, che mostra una controvento e un collegamento diagonale bullonato. Il modello presenta anche una piastra di base, una piastra di collegamento a linguetta, piastre di copertura ed elementi di ancoraggio. Il progetto di collegamento illustrato è fondamentale per la stabilità e il trasferimento dei carichi nelle applicazioni di ingegneria strutturale.
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,064 t |
| Dimensioni (metriche) | 1,000 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
