Verifica di segmento di capannone in acciaio con risultati di analisi strutturale

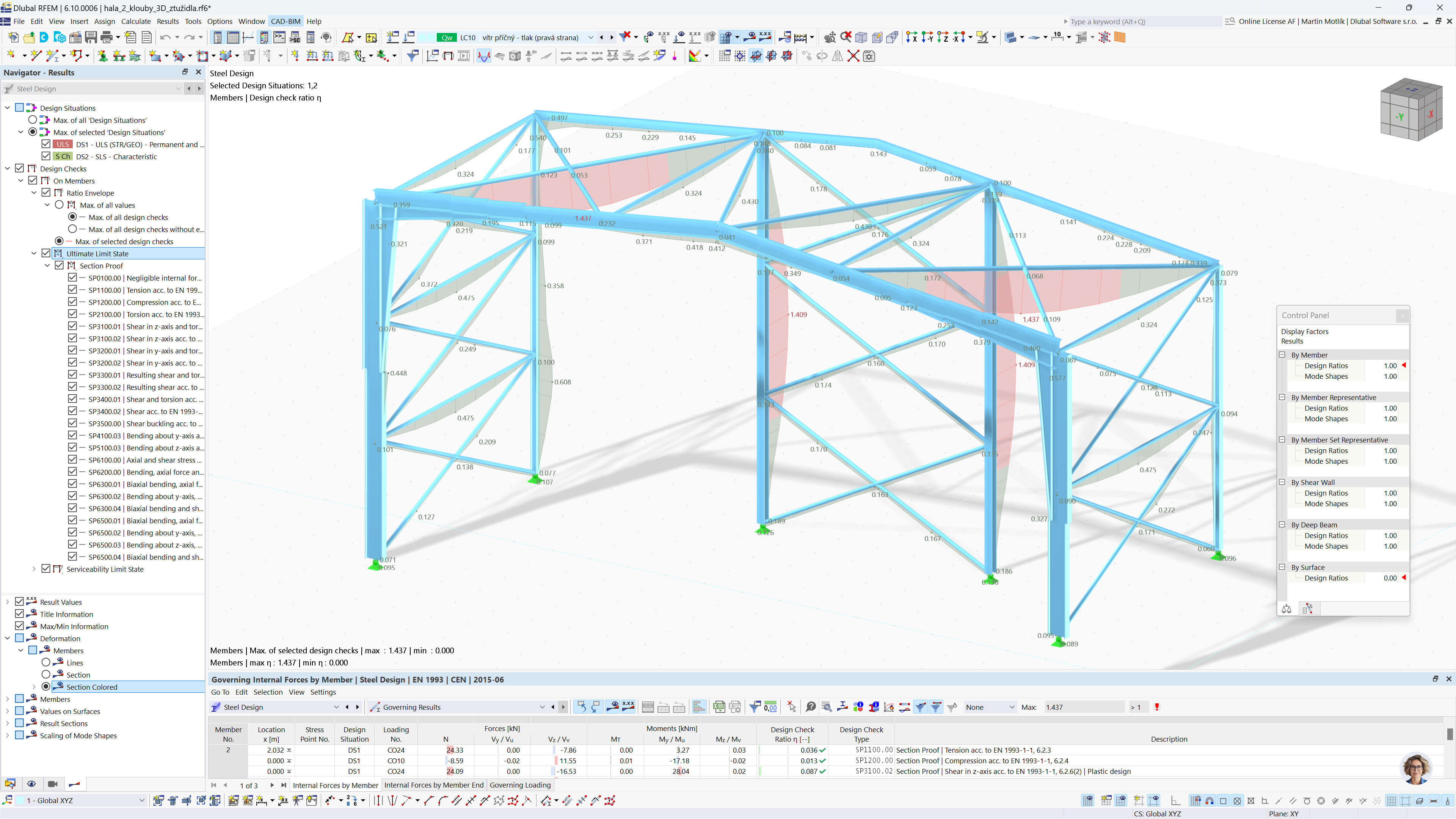

Struttura segmentata di un capannone in acciaio a 3 navate con copertura, partizioni e controventi.
L'immagine raffigura un segmento di un capannone in acciaio progettato come parte di una tesi di laurea. Il modello mostra le diverse parti della struttura, compreso il telaio trasversale principale, la copertura e il rivestimento delle pareti, il timpano, i sistemi di controvento e gli elementi portanti delle pareti divisorie interne. Questo modello scaricabile dimostra l'applicazione dei risultati dell'analisi strutturale in RFEM 6. Il progetto illustra i componenti essenziali necessari per l'integrità strutturale e la funzionalità del capannone in acciaio.
Modello 3D
Specifiche
| Numero di nodi | 56 |
| Numero di linee | 69 |
| Numero di aste | 69 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 11 |
| Nr. di combinazioni di carico | 27 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 6,957 t |
| Dimensioni (metriche) | 18.000 x 9.583 x 6.600 m |
| Dimensioni (imperiali) | 59.06 x 31.44 x 21.65 feet |
