Progettazione Parametrica di una Stazione di Pedaggio con Membrana e Archi Reticolari

Casello autostradale parametrico a Xi'an, caratterizzato da una struttura a membrana supportata da capriate ad arco, parte di un progetto autostradale.

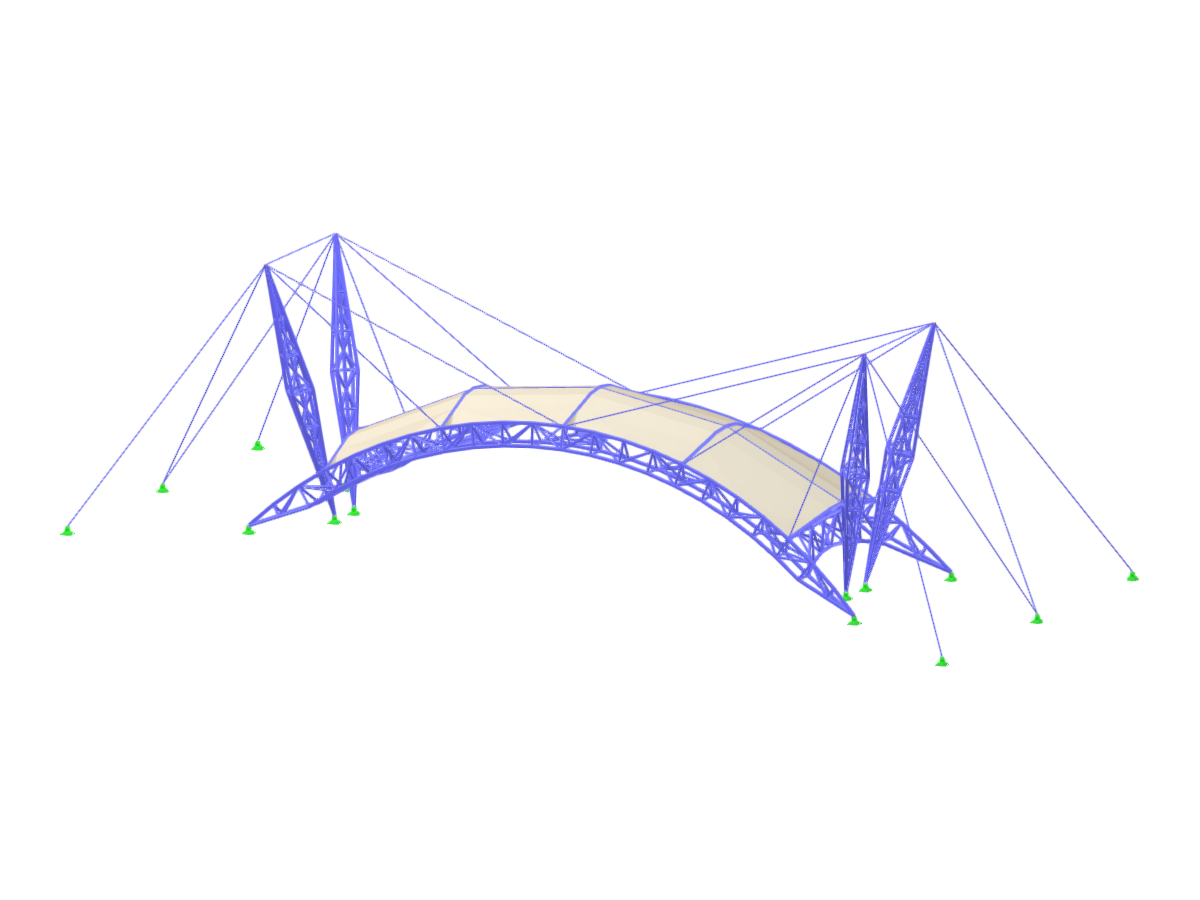

L'immagine mostra la stazione di pedaggio della rampa Dawang della superstrada ad anello nord Xi'an-Xixian, caratterizzata da un design parametrico. La stazione di pedaggio incorpora una struttura a membrana sostenuta da travi reticolari ad arco. Questo innovativo design architettonico migliora sia la funzionalità che l'estetica, combinando la precisione ingegneristica con tecniche costruttive moderne.
Usato in
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 408
Numero di linee 1285
Numero di aste 1269
Numero di superfici 24
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 305,967 t
Dimensioni (metriche) 130.000 x 34.000 x 49.000 m
Dimensioni (imperiali) 426.51 x 111.55 x 160.76 feet
