Modello 005803 | Base di colonna e due diagonali del controvento a X
Modello 005803 | Base di colonna e due diagonali delle controventature verticali

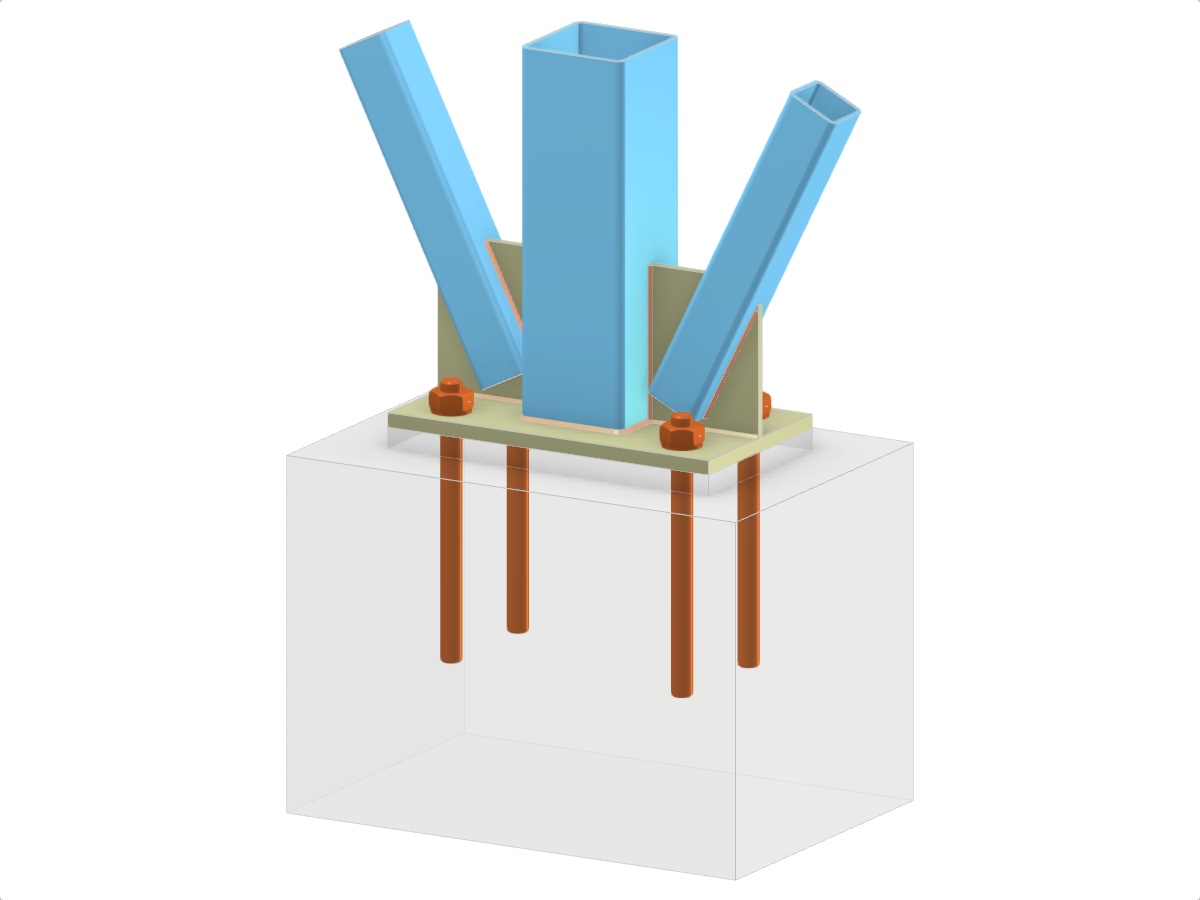

Questa immagine mostra un collegamento dettagliato in acciaio strutturale per una base di colonna che coinvolge una colonna con sezione cava rettangolare (RHS). Due diagonali RHS sono attaccate utilizzando una piastra di irrigidimento passante. La configurazione include una piastra di base e giunti saldati per le diagonali. I componenti di ancoraggio sono visibili come parte del progetto complessivo.
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,054 t |
| Dimensioni (metriche) | 1.200 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 3.94 x 3.28 x 0 feet |
