Modello 005817 | Base di colonna con diagonali di controvento verticali saldate e bullonate
Modello 005817 | Base di colonna con diagonali di controvento verticale saldate e bullonate

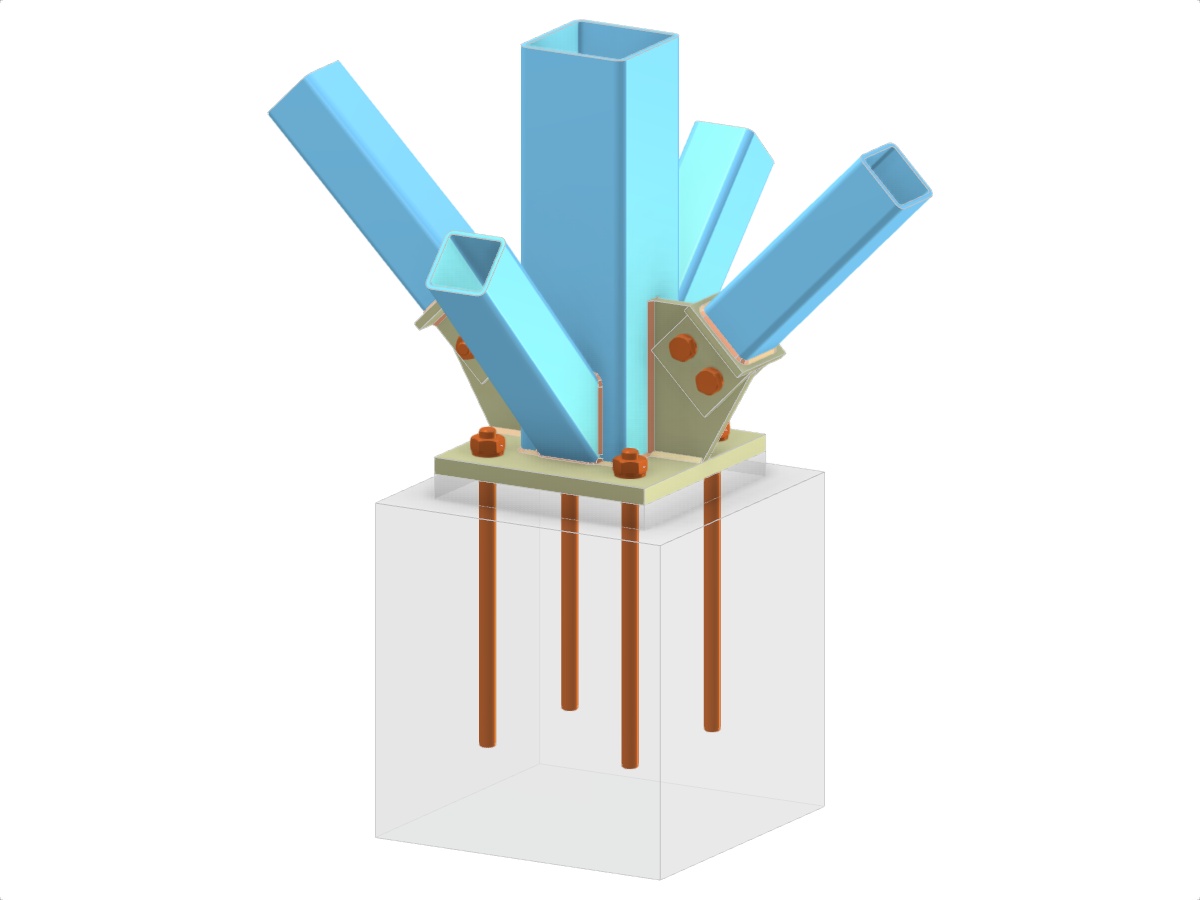

L'immagine mostra un progetto di collegamento in acciaio strutturale complesso con base di colonna di sezione cava rettangolare (RHS) e quattro diagonali RHS aggiuntive. Include una piastra di base e una piastra di rinforzo per una stabilità maggiore. Il collegamento impiega sia collegamenti diagonali bullonati che saldati, con piastra di estremità e visibile la piastra di collegamento a linguetta. Il sistema mostra anche l'ancoraggio nella fondazione.
Modello 3D
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 5 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,088 t |
| Dimensioni (metriche) | 2.000 x 1.000 x 2.000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 6.56 feet |
