Analisi di deformazione della sezione del secondo edificio in RFEM

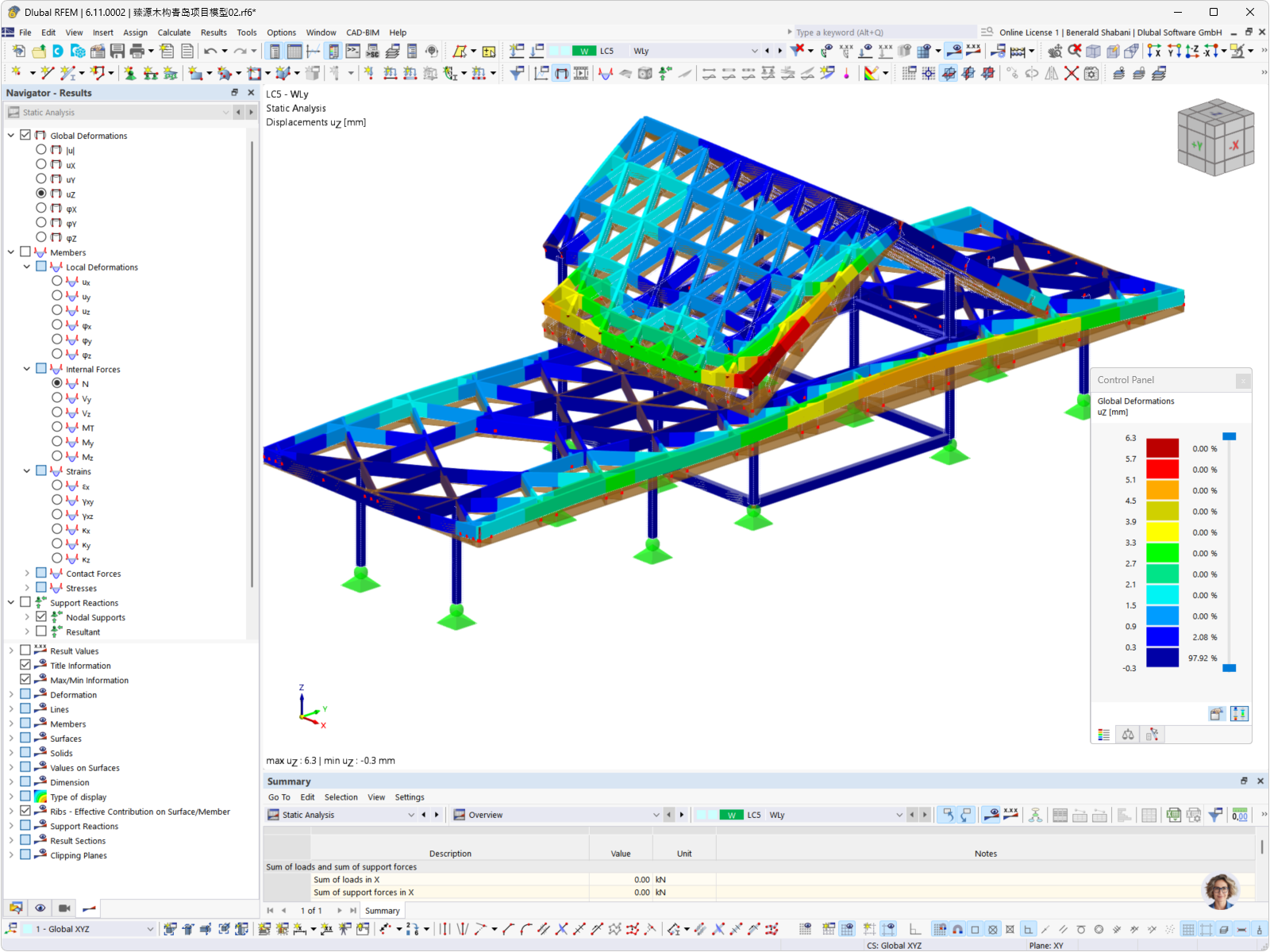

Mesh di deformazioni di un tetto a travi reticolari in legno visualizzato in RFEM
L'immagine mostra un'analisi di deformazione di una struttura reticolare in legno, creata nel software RFEM. La struttura analizzata è un sistema di copertura in legno che rappresenta diversi casi di carico. Le deformazioni sono evidenziate con colori diversi per identificare i punti critici. Questa visualizzazione facilita la comprensione degli effetti strutturali dei carichi sui sistemi in legno. Immagine di Shanghai Zhenyuan Timber Structure Design Engineering Co., Ltd.
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 304 |
| Numero di linee | 630 |
| Numero di aste | 630 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 10 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 90,466 t |
| Dimensioni (metriche) | 50.648 x 40.654 x 147.702 m |
| Dimensioni (imperiali) | 166.17 x 133.38 x 484.59 feet |
