Visualizzazione della tensione efficace/inducente il cedimento
Rappresentazione della tensione efficace/costante

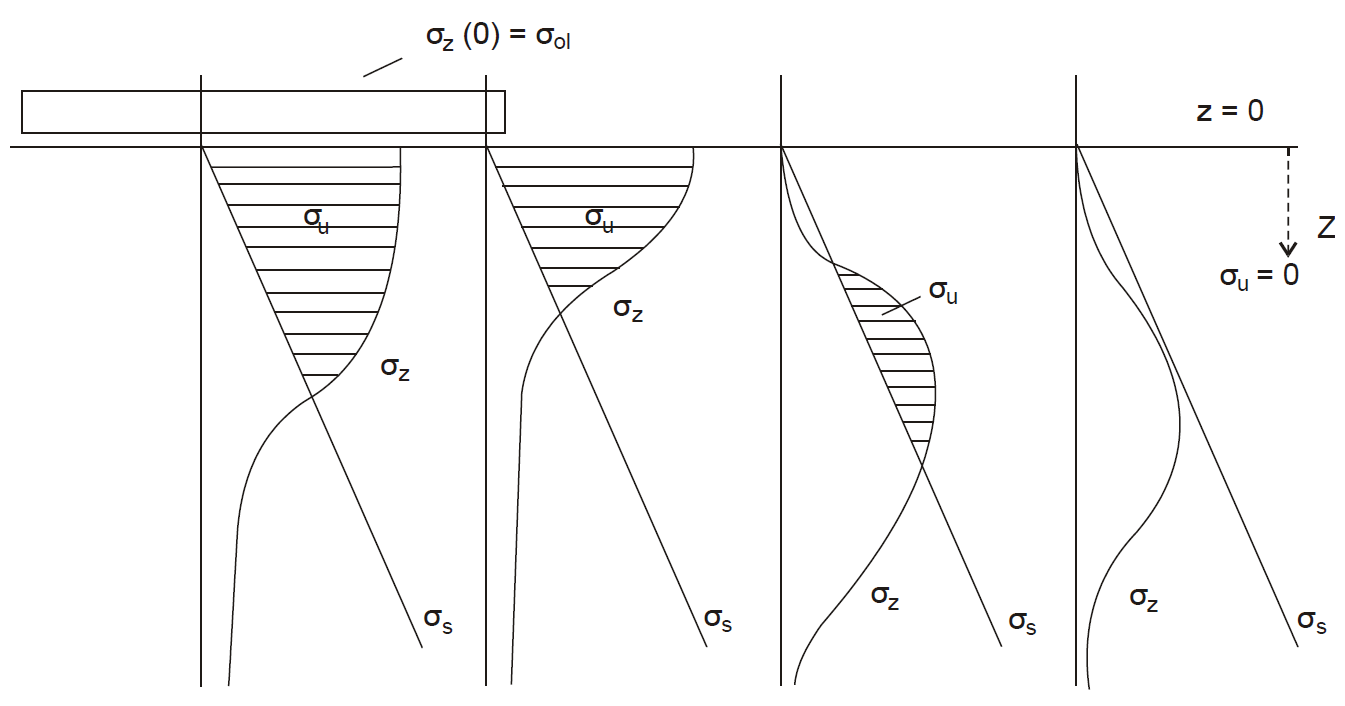

L'immagine mostra la rappresentazione schematica della tensione efficace/di insediamento σu in funzione della profondità in quattro sezioni in direzione orizzontale rispetto alla fondazione. Ciò è determinato dalla tensione di carico σz, che viene ridotta dalla tensione iniziale fattorizzata σs (dal peso propri dei terreni). (Fonte immagine: Figura 4.1 “Jiří Buček. Indagine dell'interazione tra edifici e suolo attraverso la teoria dei semispazi elastici e i modelli di terra conformi alla norma. Tesi di dottorato. Brno 2009.)
