Modello RSTAB della struttura della copertura della Torre della cucina

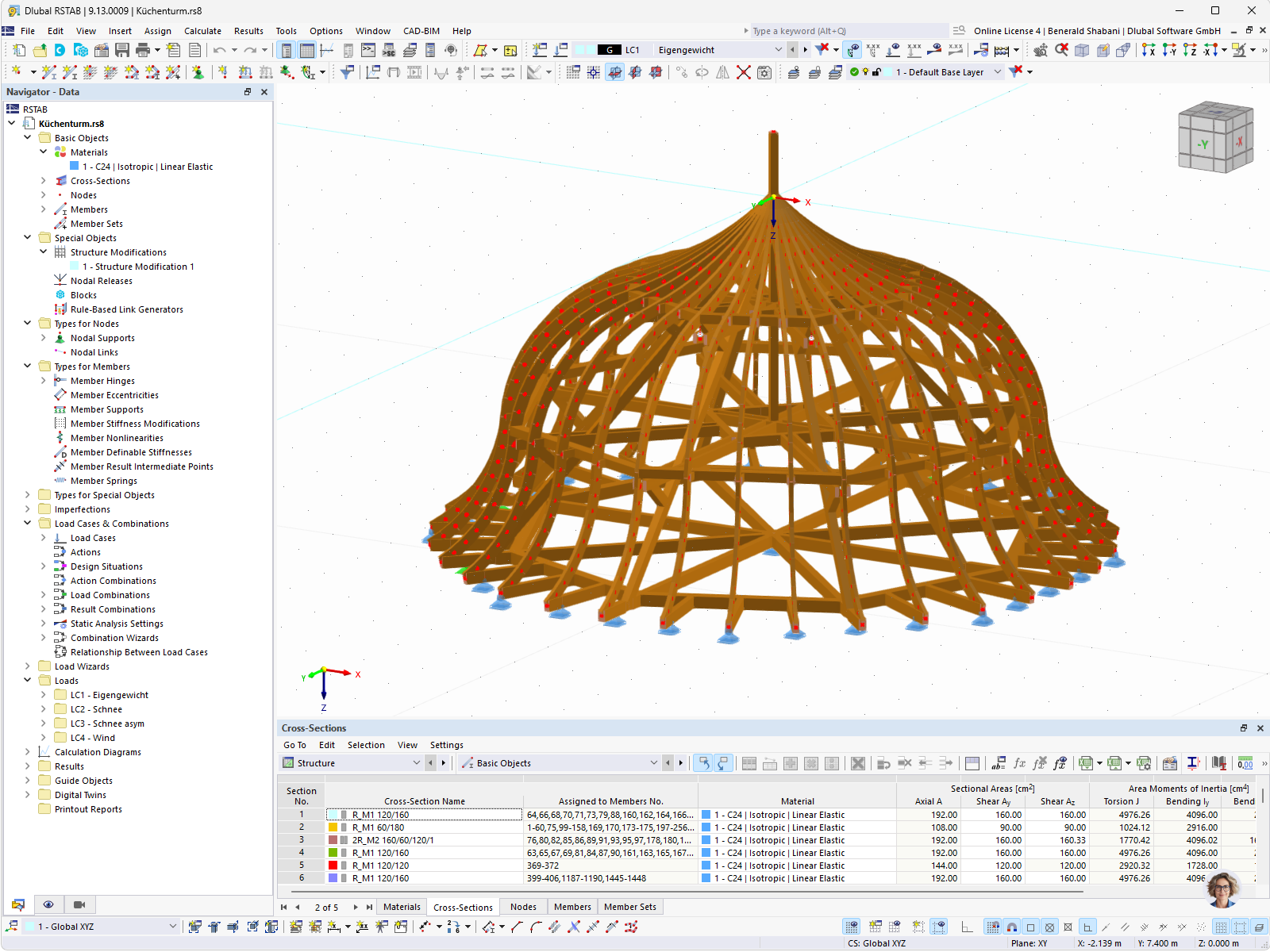

Modello 3D di una struttura di copertura complessa della Torre Cucina nel programma RSTAB
L'immagine mostra un modello 3D dettagliato della struttura della torre della cucina, sviluppato nel programma RSTAB. La struttura è costituita da più travi in acciaio, collegate con precisione per garantire stabilità e funzionalità. Ci sono una varietà di nodi di traliccio che suddividono la costruzione e mostrano una geometria complessa. Questo è un esempio di lavoro ingegneristico preciso nel campo della progettazione strutturale. Foto di ©ALS Adelmann-Landgraf-Schäfer.
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 1201 |
| Numero di aste | 1404 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 21 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 3,511 t |
| Dimensioni (metriche) | 10.200 x 10.200 x 6.500 m |
| Dimensioni (imperiali) | 33.46 x 33.46 x 21.33 feet |
| Versione del programma | 8.39.01 |
