Diagramma dei risultati dell'armatura richiesta sulle superfici
Rappresentazione grafica dell'armatura longitudinale necessaria per elementi di superficie in un software di progettazione con scala dei colori e valori numerici.

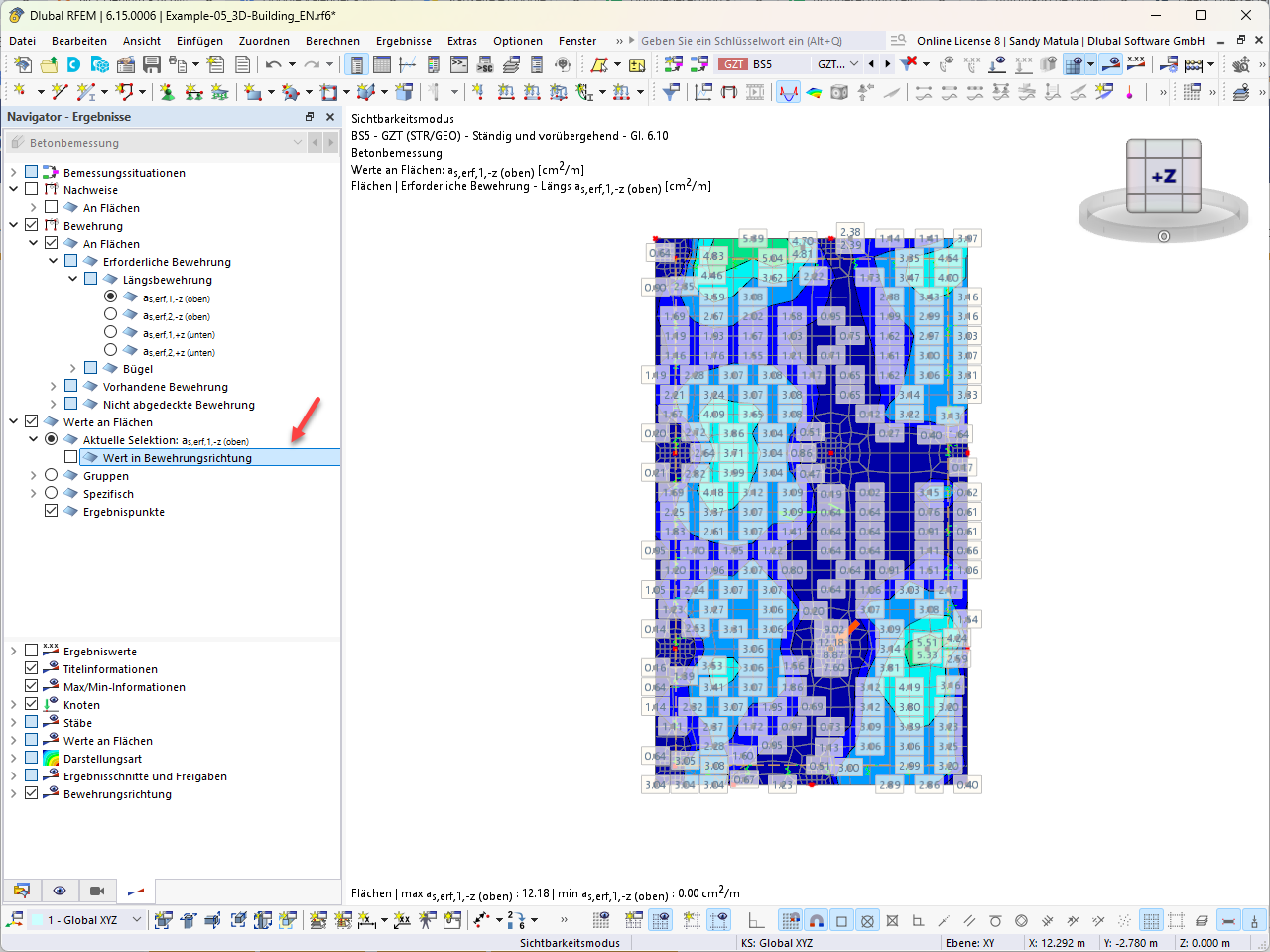

La rappresentazione mostra i risultati grafici di una verifica del calcestruzzo per il caso di carico BS5 - GZ1 (STR/GEO) nello stato “Permanente e transitorio” secondo l'Eq. 6.10. L'attenzione è rivolta alla determinazione dell'armatura necessaria sugli elementi di superficie, dove i valori per la verifica longitudinale as,erf1,z (sopra) sono rappresentati in cm²/m. Il navigatore elenca diverse opzioni di verifica come armatura longitudinale ed esistente, nonché staffe; in questo caso l'opzione “Valore nella direzione dell'armatura” è disattivata. Le isolinee e i valori numerici sulle superfici degli elementi finiti visualizzano la distribuzione delle quantità di armatura, indicando un valore massimo di 12,18 cm²/m.
