Parete di taglio sotto carico sismico con taglio di progetto avvolto

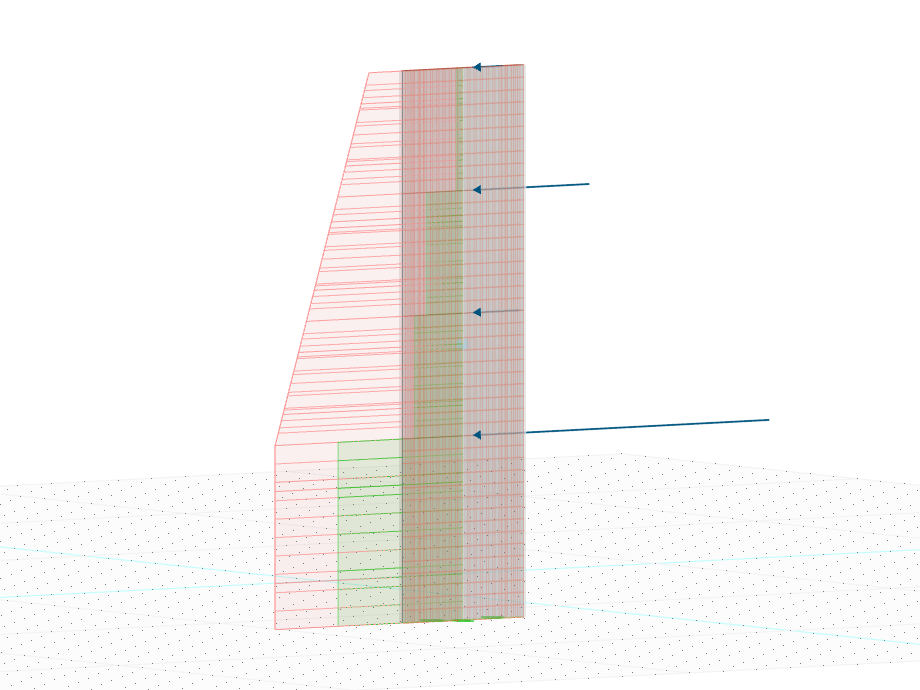

Modello 3D di una parete di taglio con rappresentazione delle forze di taglio risultanti e dell'inviluppo di progetto sotto azione sismica.

Rappresentazione in RFEM 6 di una parete di taglio sotto effetto sismico. Le frecce blu illustrano i carichi orizzontali derivanti dal terremoto. Il modello visualizza le forze di taglio risultanti e la forza di taglio di progetto inviluppata da esse derivata.
